河北利達LD5503EN氣體盤設置

       今天我們拿河北利達的5503-1C氣體盤進行講解，圖片隨便拍的，將就一下吧！1C表示單區氣體盤，可通過加輸出板擴展到雙區氣體滅火盤

      這里我個人建議，氣體盤通訊線更好 用2×1.5屏蔽雙絞線，至少也得是雙絞線吧，一般情況1.5的線足夠，不夠根據情況加大，一個工地所有的氣體盤，通訊線盡量手拉手走，少走T形

氣體盤的接線不清楚的，請?jiān)诠娞?hào)回復“接線”即可。

        1.通訊線阻值調節，為了保證通訊穩定，我們需要調整can通訊線阻值到60-120Ω。打開柜門，柜門上的主板如下圖，紅色箭頭處，把跳帽從左側跳到右側兩顆針上即可，這個跳帽除了離主機最遠的那一臺不調整以外，其他的氣體滅火都要調整，至于為什么這么做，請閱讀公眾號歷史文章“我對河北利達主機通訊解構的理解”

       2.線路故障屏蔽（根據需要設置），如圖板上的四位撥碼開關，將第四位撥上去即可屏蔽線路故障，這樣不加電阻也不會報線路故障了，記住其他撥碼是管輸出板地址的不要?jiǎng)樱J(rèn)就好，但是建議鋼瓶端子GPOUT+和GPOUT-上還是配接一個電阻，用于拖低線路檢測電壓，避免工人誤以為鋼瓶啟動，如果聲光有微閃可在聲光端子SHG和GND上加一個電阻即可消除。

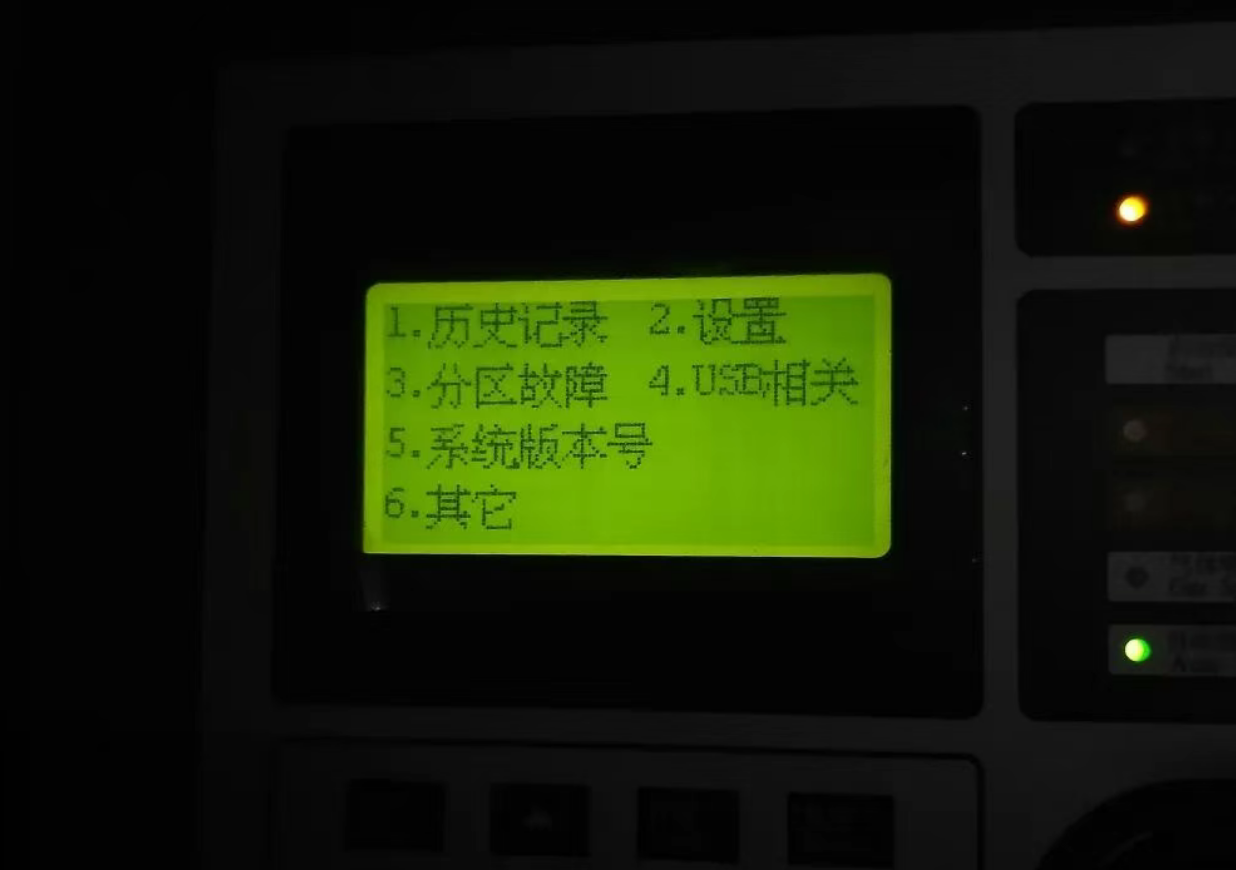

3.回路地址設置，按5菜單，輸入密碼1234進入如下界面

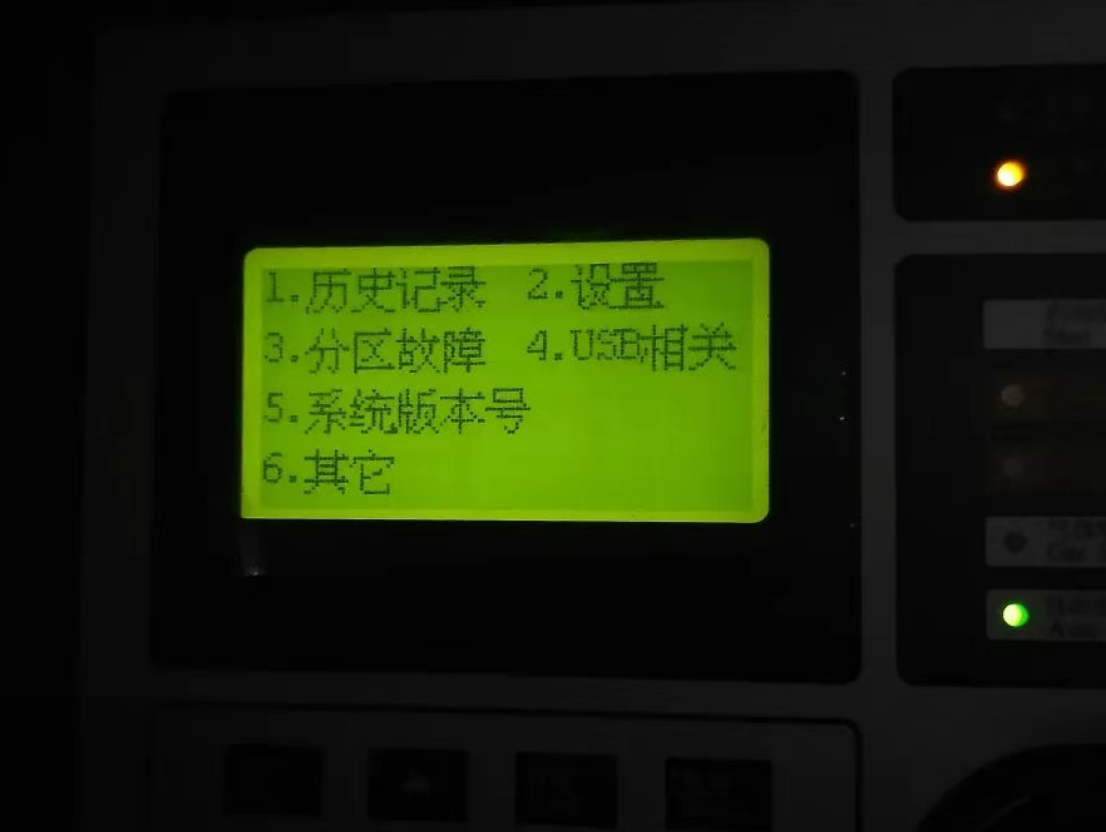

按2，進入設置，如下圖

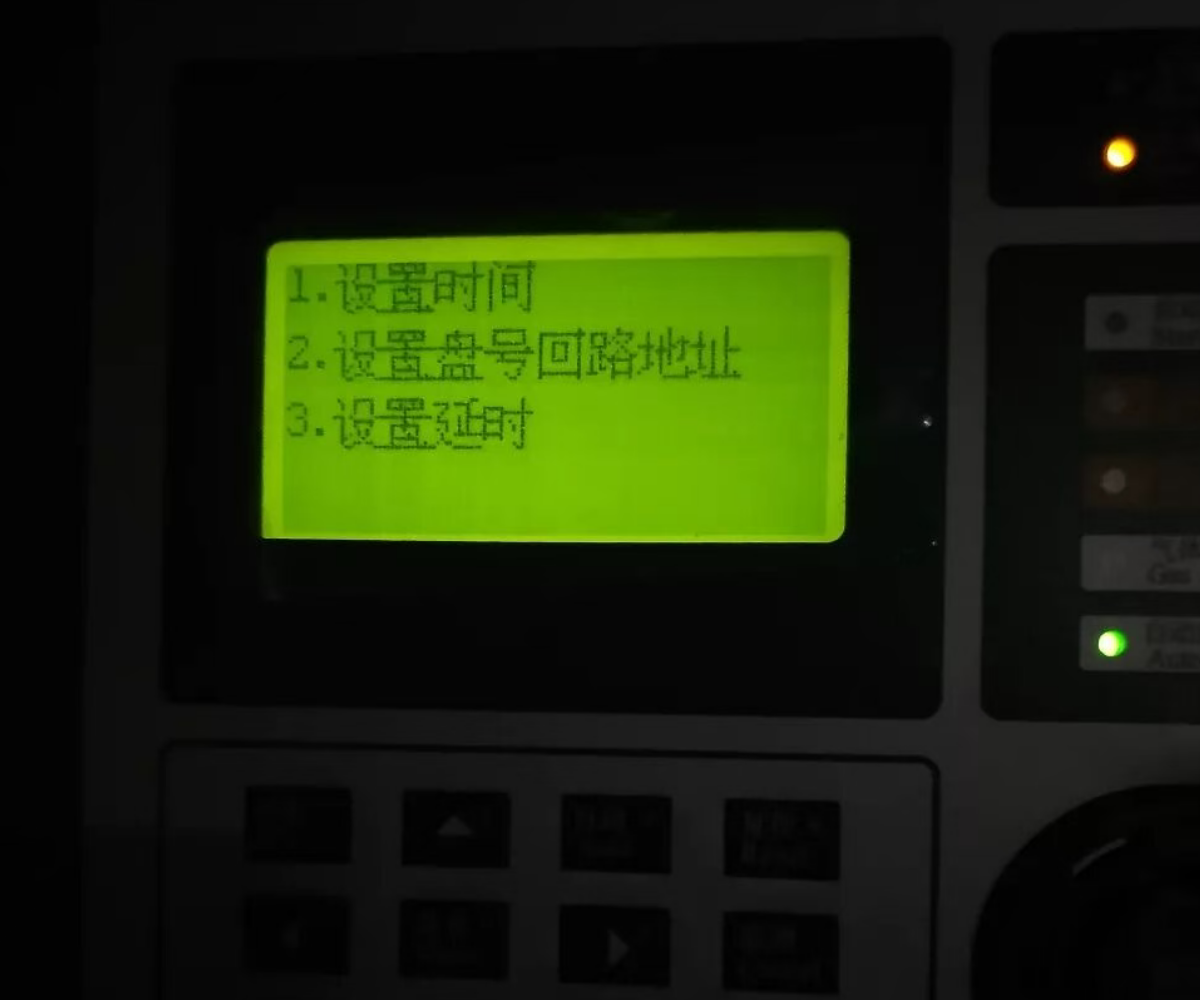

然后再按2，進入盤號地址號設置，如下圖

依次輸入盤號，回路地址號后按確認保存，如果輸錯數字，請重復輸一遍即可！盤號回路地址號，請找調試員要，這里建議氣體盤號從50號開始，這樣避免與主機的盤號搞混

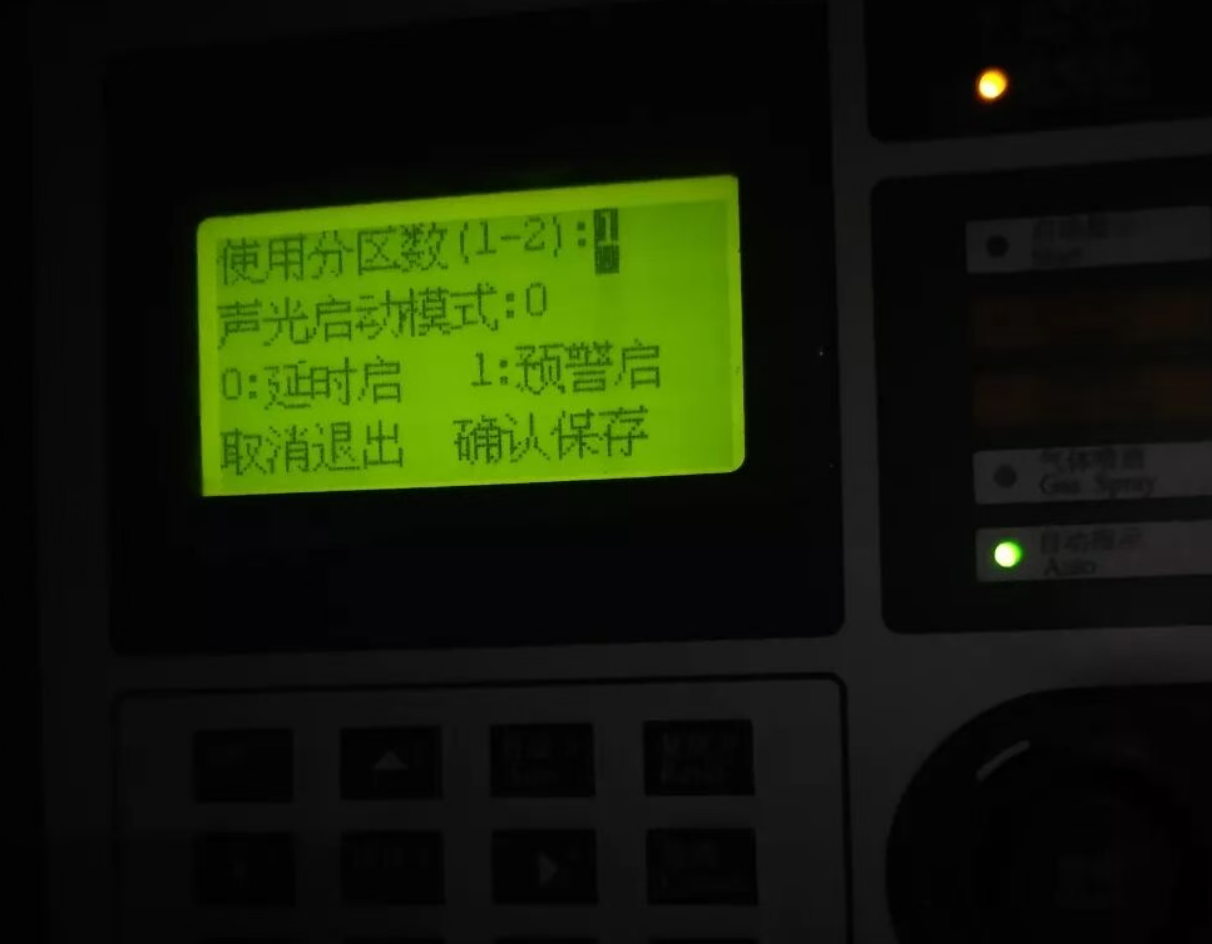

按6，進入其他設置，如下圖

如果只有一個輸出板，使用分區數請按1，如果是雙輸出板，使用分區數請按2，聲光啟動方式請按1，這樣煙感報警聲光才會啟動。設置完畢后按取消，一直返回主界面即可，這樣就算設置完成了！

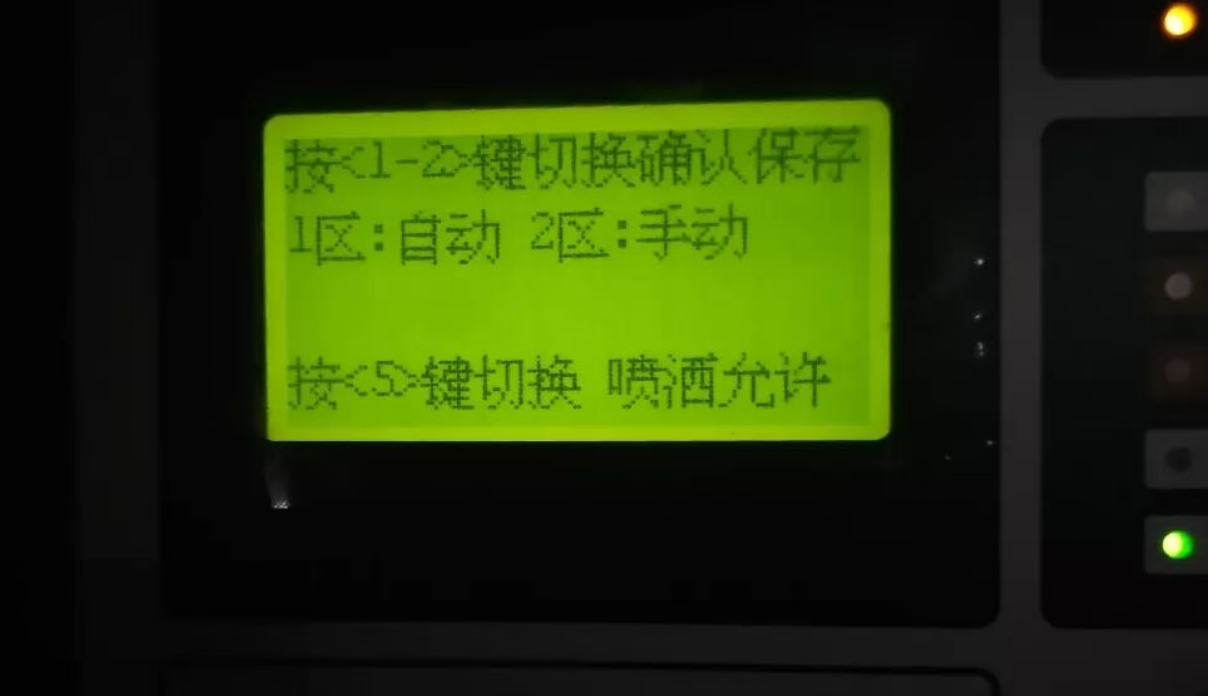

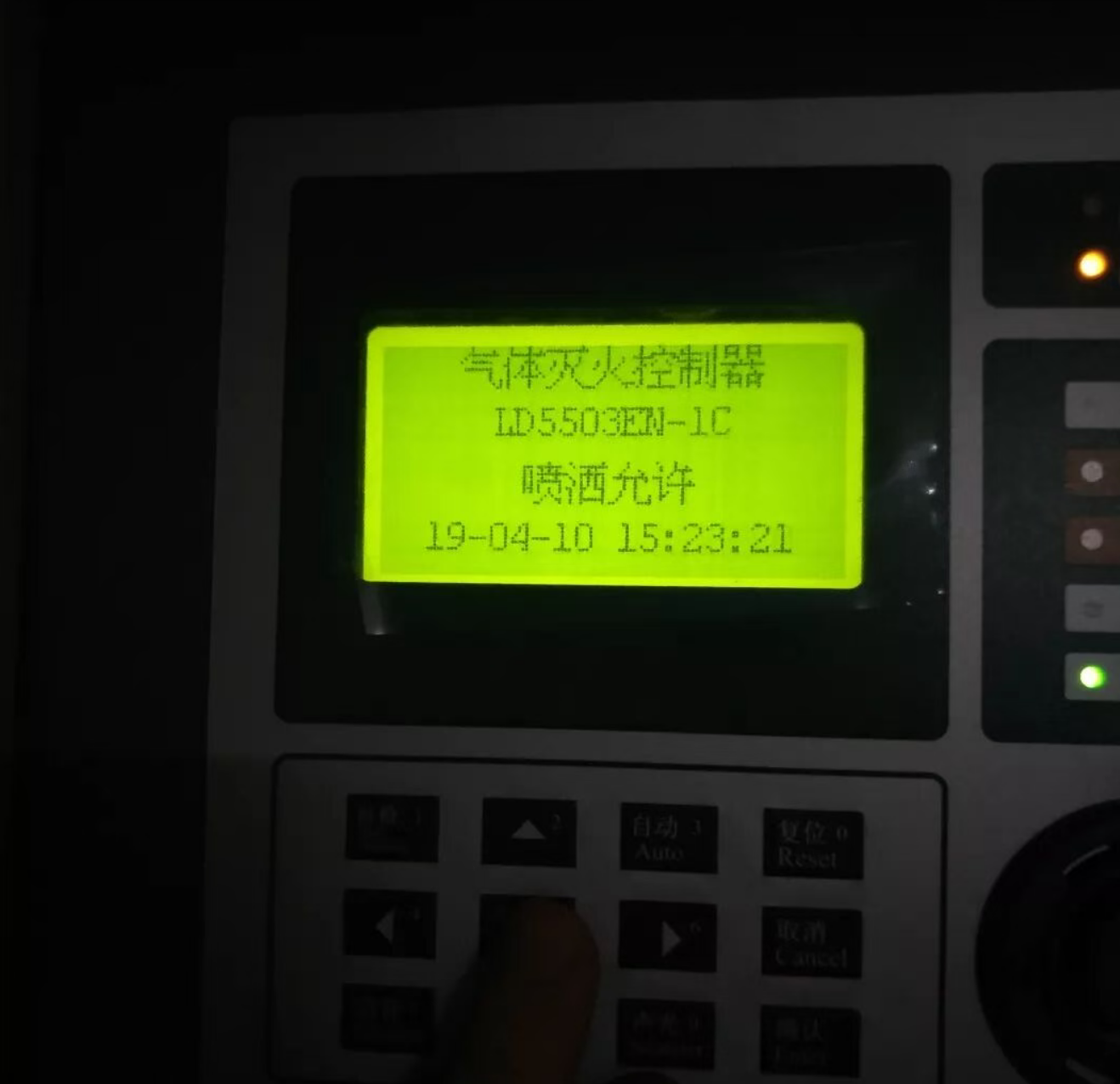

      4.手自動切換，在主界面按3自動，輸入密碼1234，進入如下界面，通過按1和2可對對應的區域進行收自動切換，按5可以禁止鋼瓶噴灑

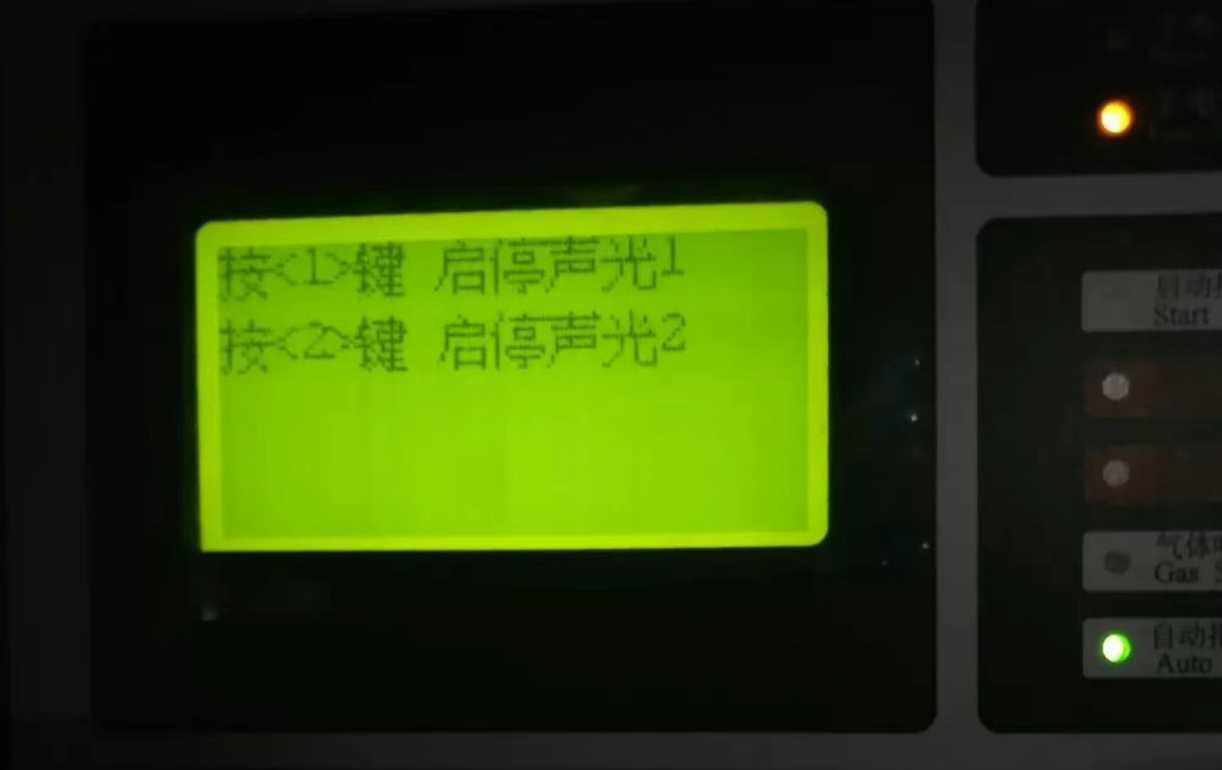

       5.聲光測試，按9聲光，輸入密碼1234后可進入下圖界面，按1和2可控制對應區域的聲光啟動

 本文章僅為個人理解所寫，可能有不當?shù)牡胤剑瑑H作參考，請以最新的廠家說明書為準！如還有不清楚不對的地方，可通過回復人工，加我微信交流探討！當然也還原文章下面留意提問！
