利達常用消防設備接線圖2025
利達常用消防設備接線圖，并非官方資料，僅供參考，文章中可能有不正確的地方，請以北京利達最新設計手冊進行安裝！

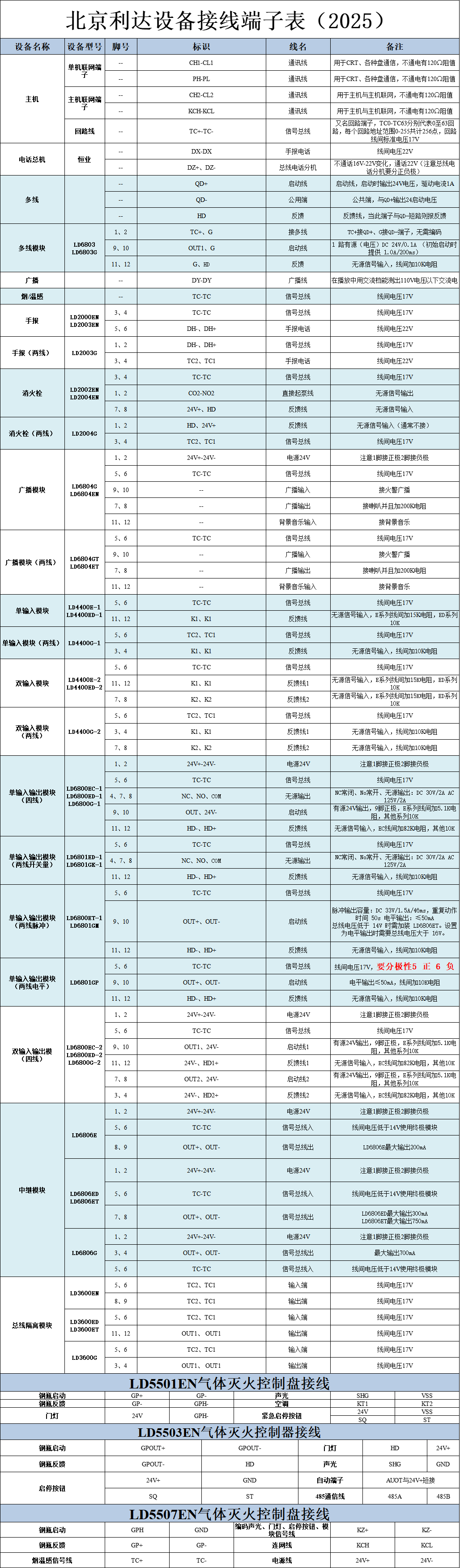

2025版利達消防設備接線圖：

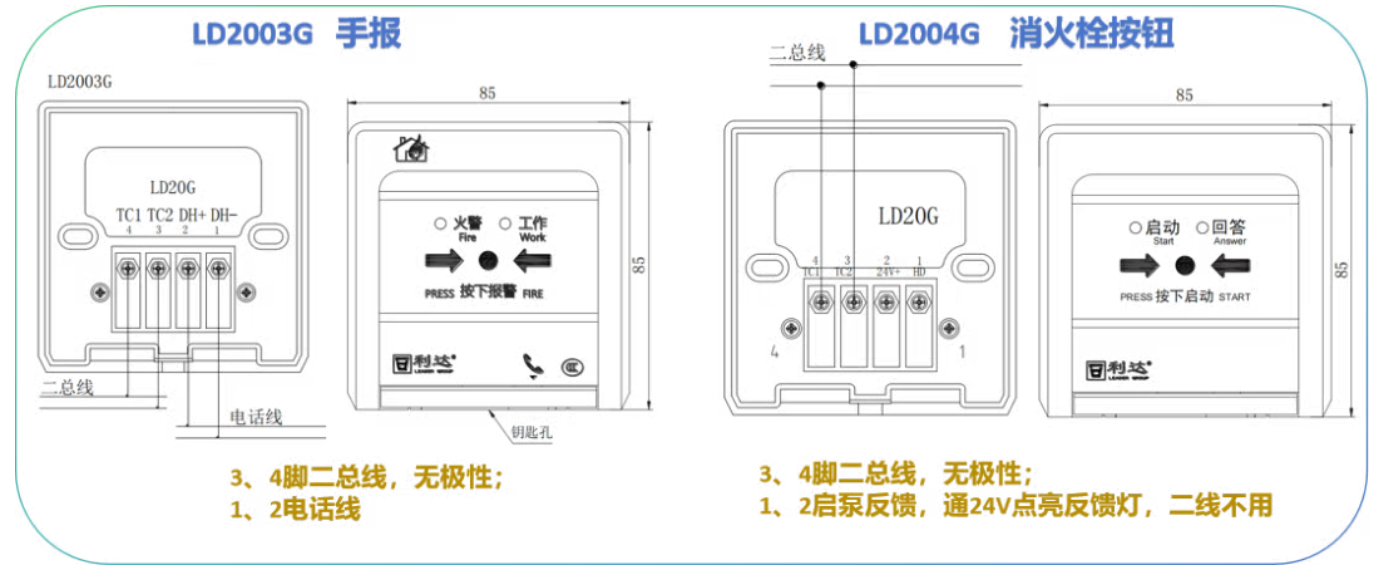

利達手動按鈕、消火栓按鈕接線圖，如下：
老利達消防設備接線圖：

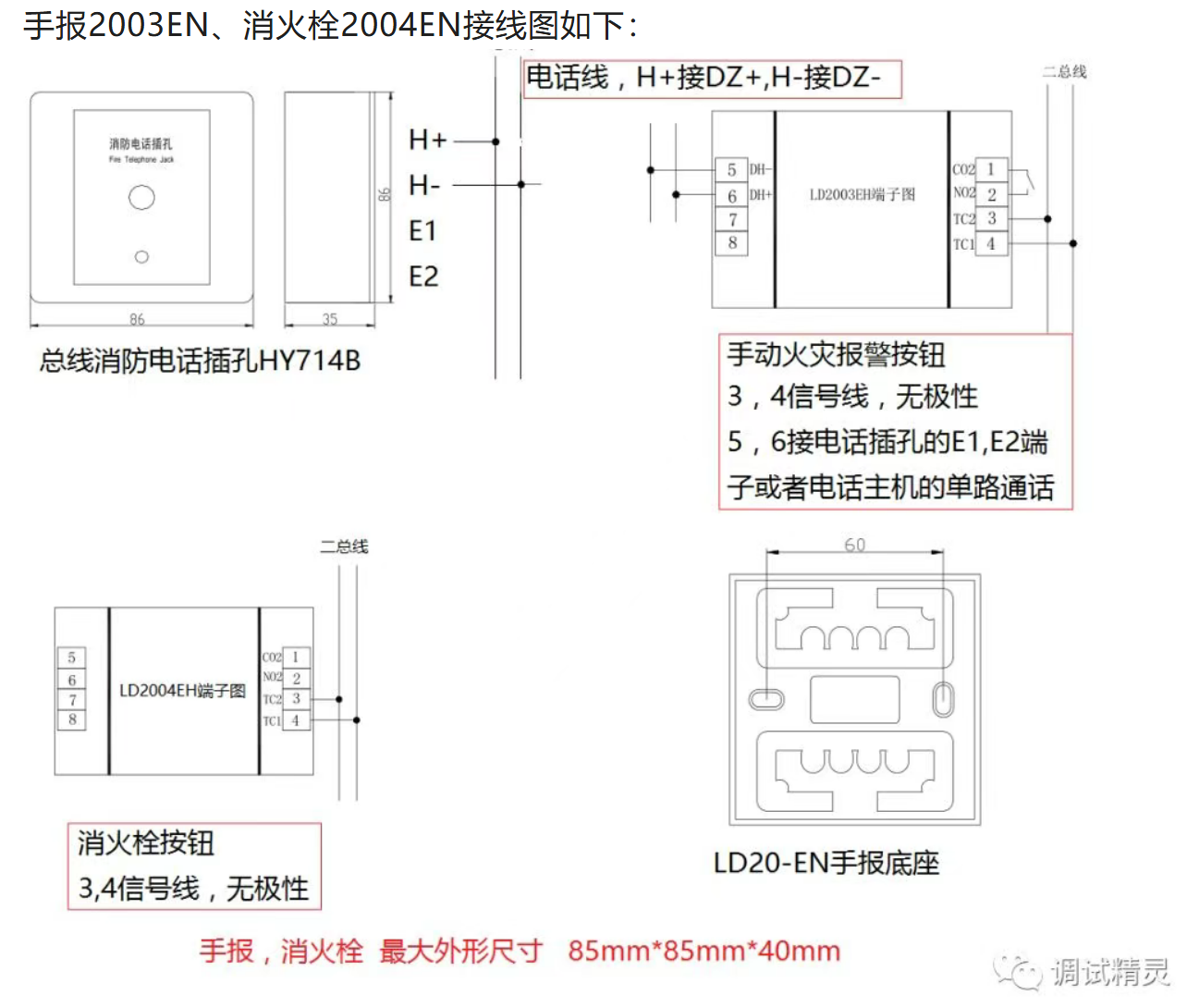

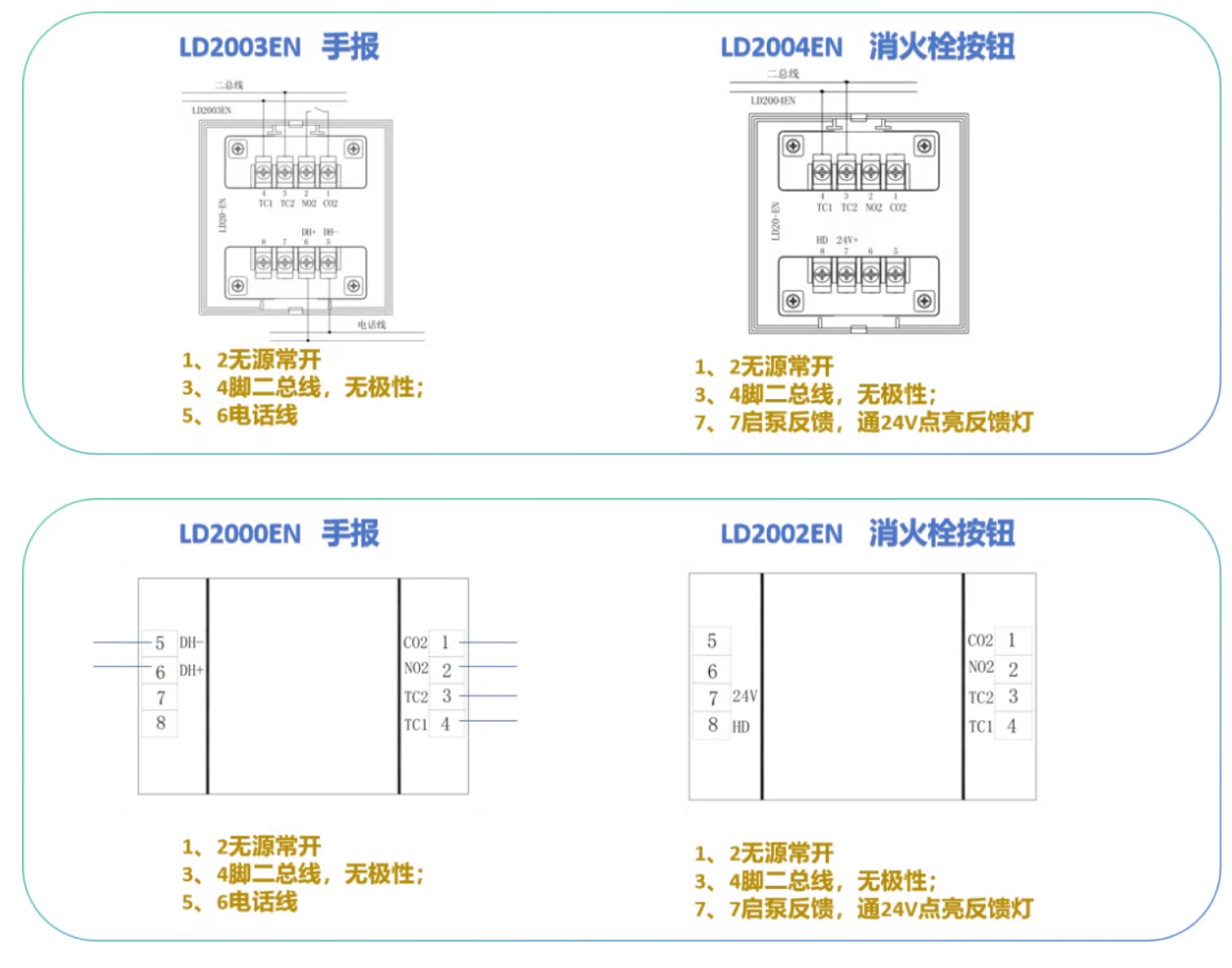

利達手報2003EN、消火栓2004EN接線圖如下：

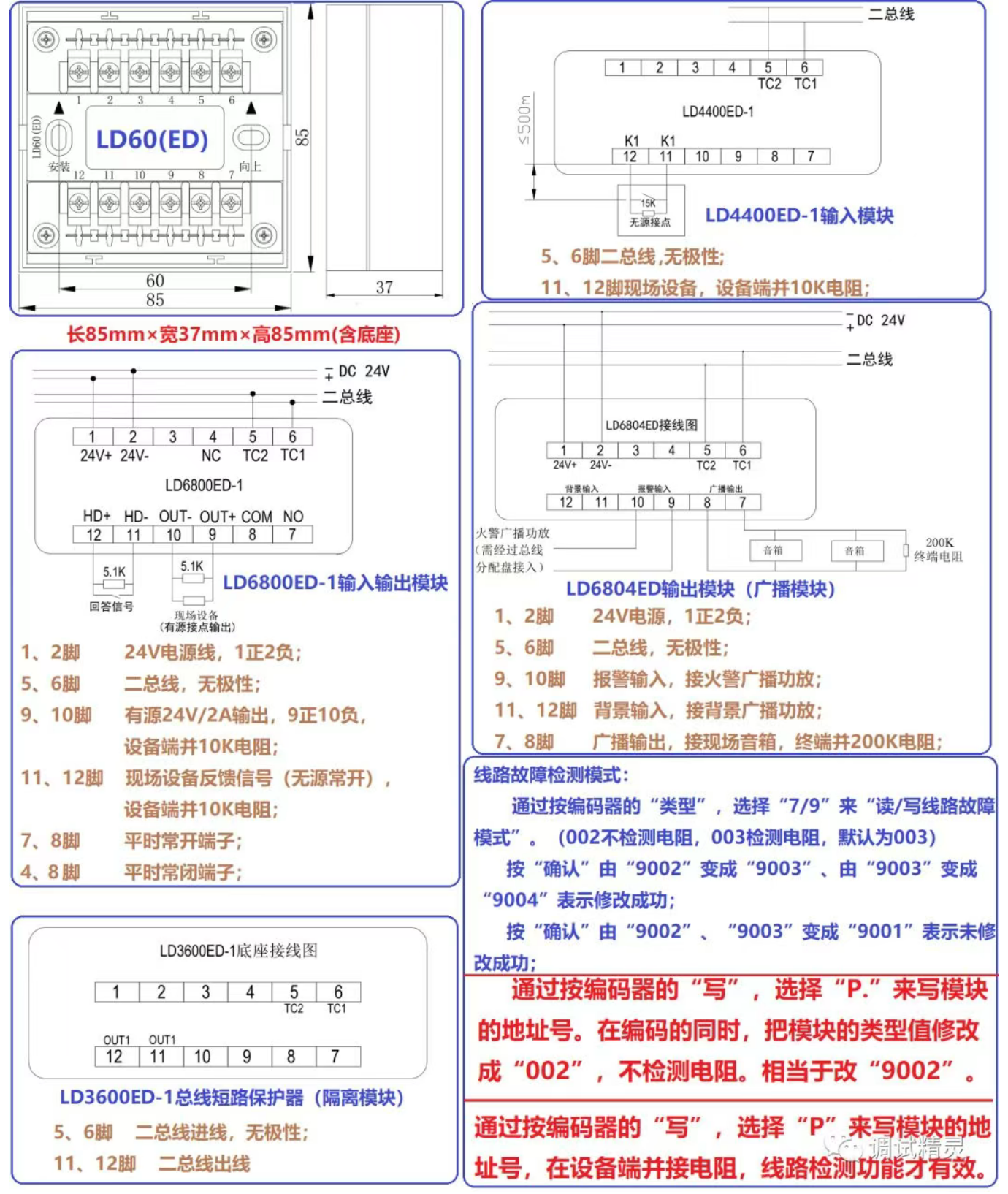

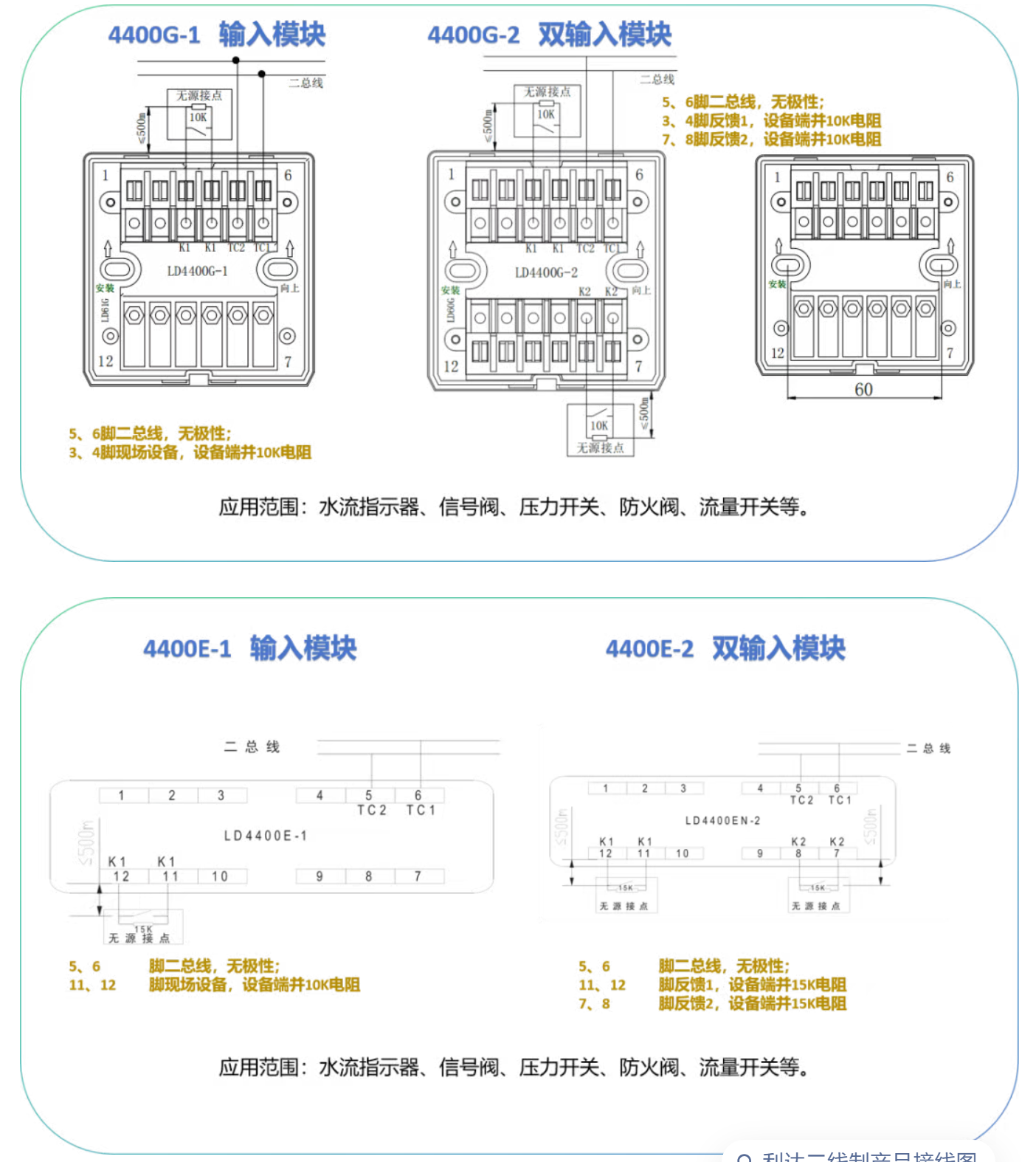

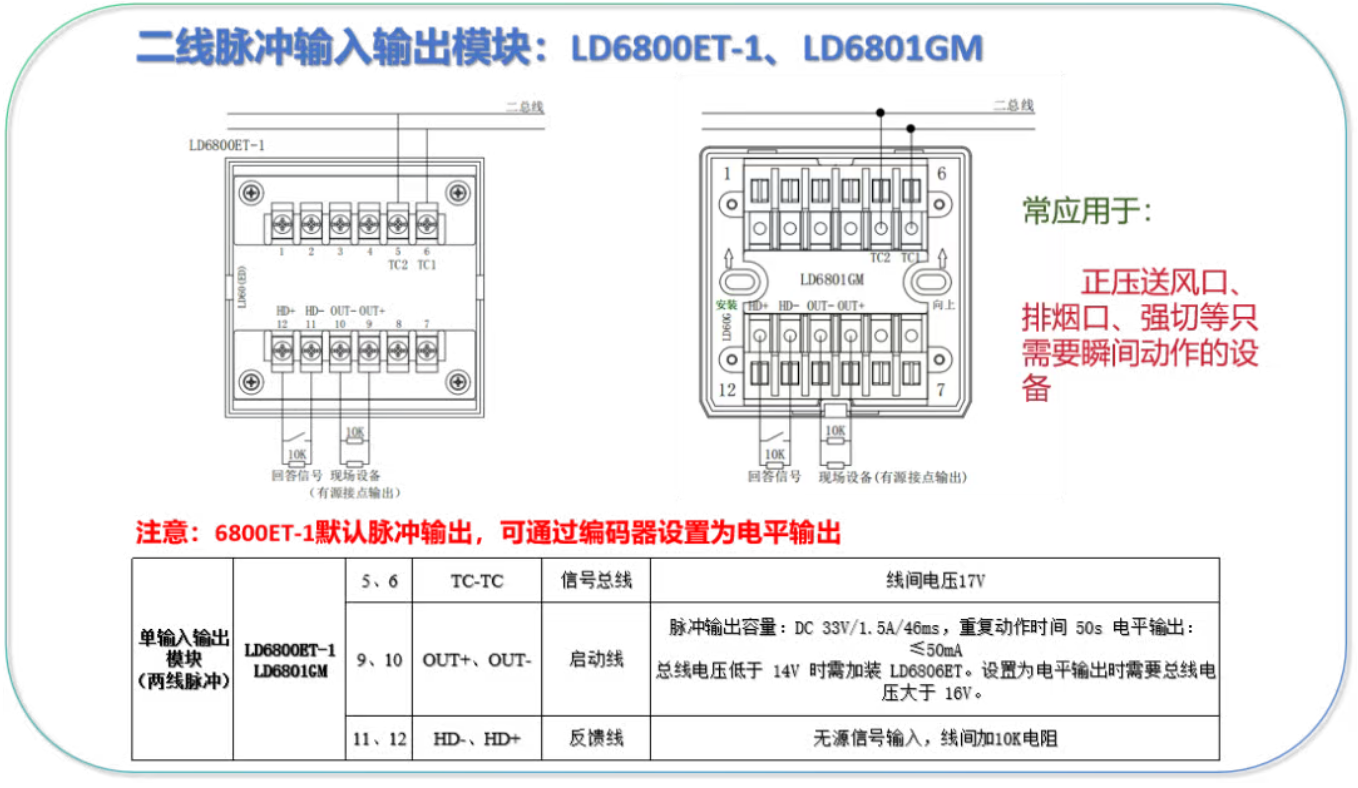

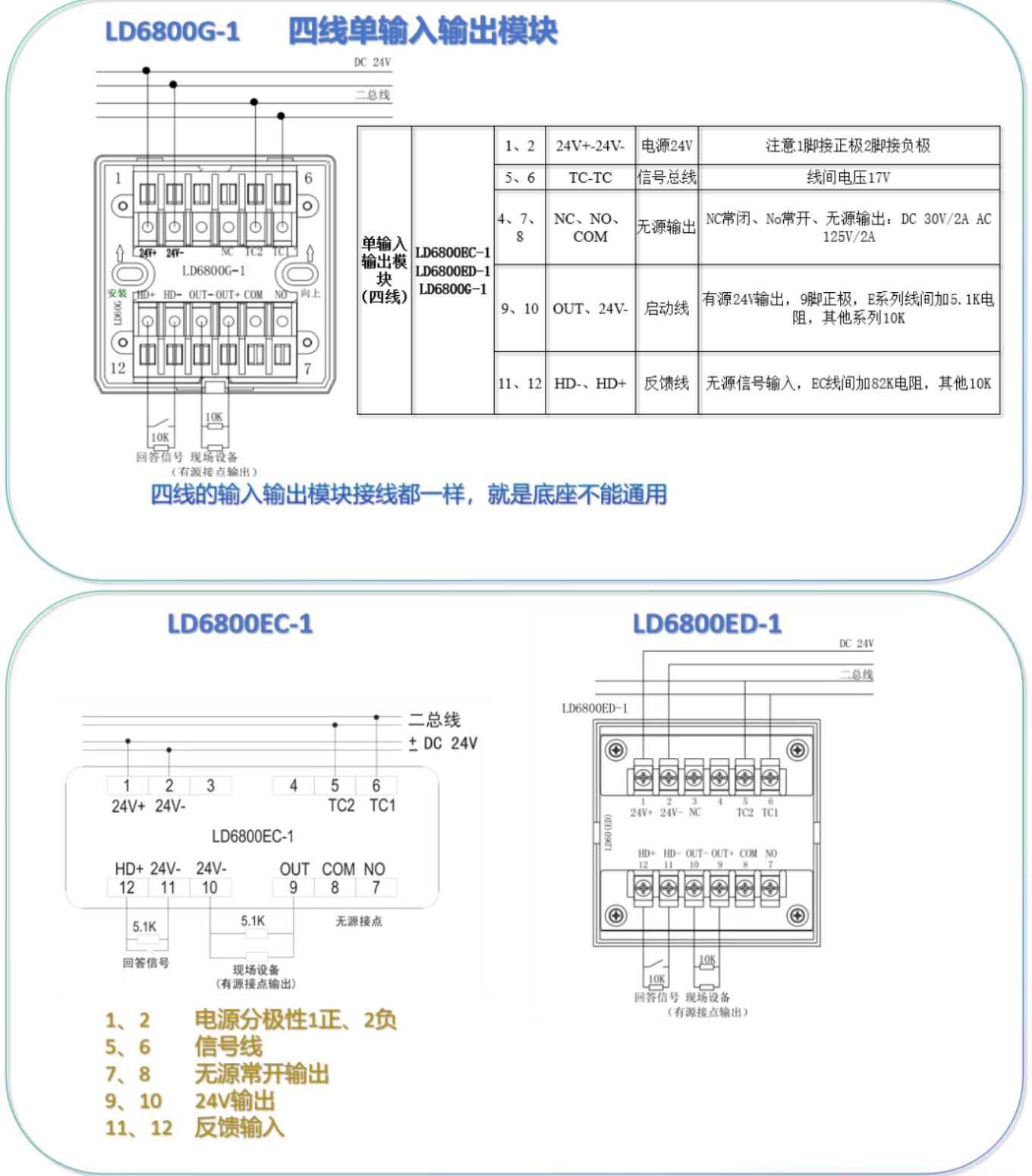

常用的老模塊，輸入模塊4400ED-1、輸入輸出模塊6800ED-1（單控模塊）、廣播模塊6804ED接線圖如下：
常閉防火門模塊FM6022和常開防火門模塊FM6021接線圖
主機備電4節(jié)電池接法

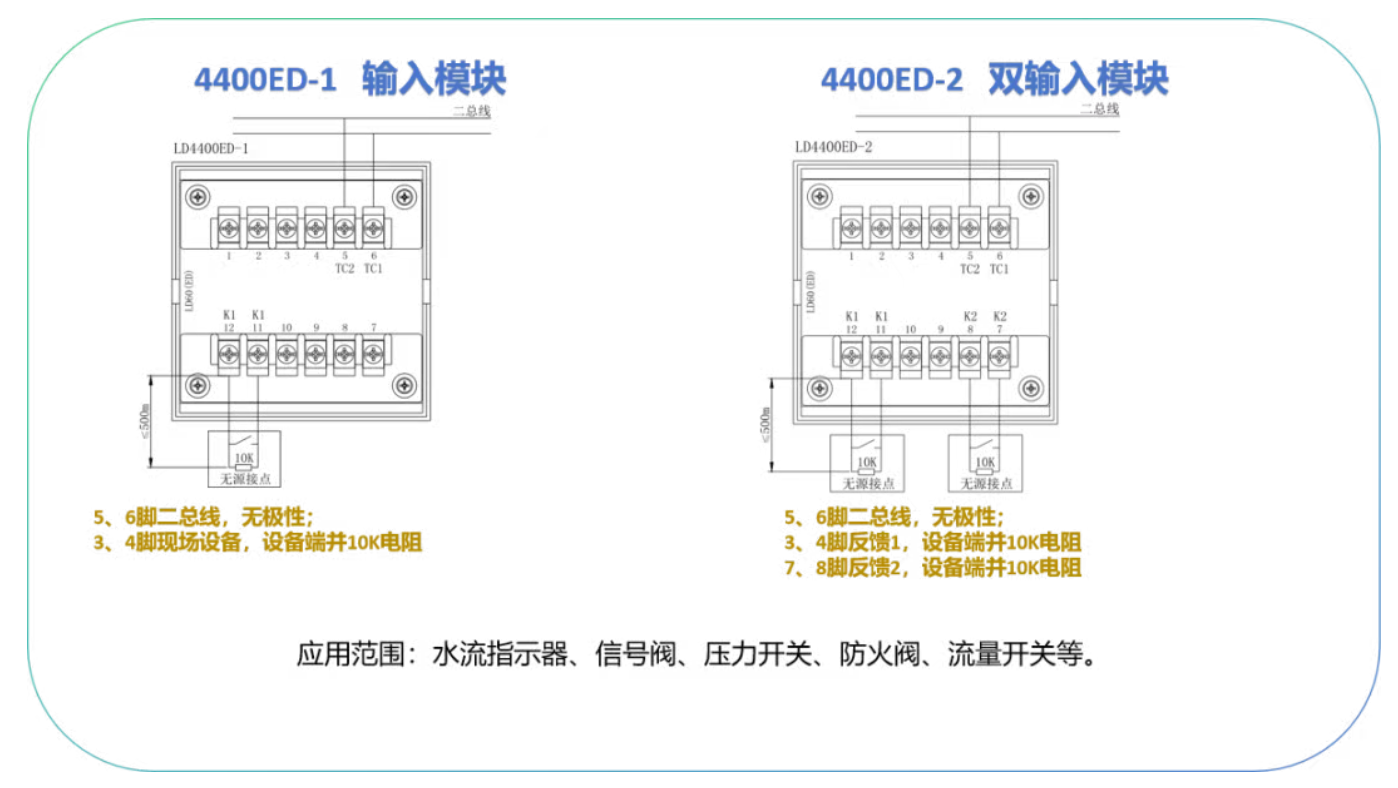

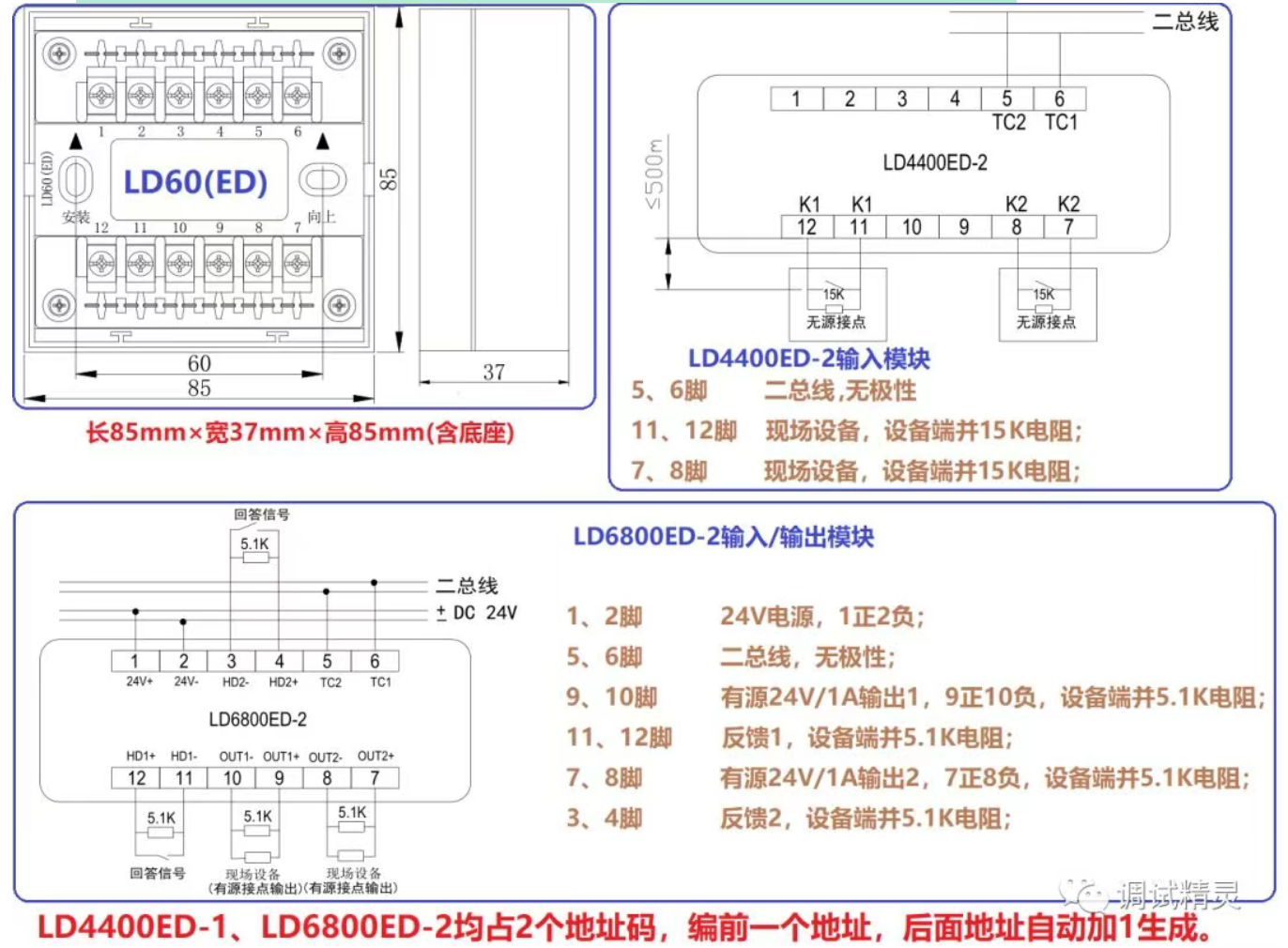

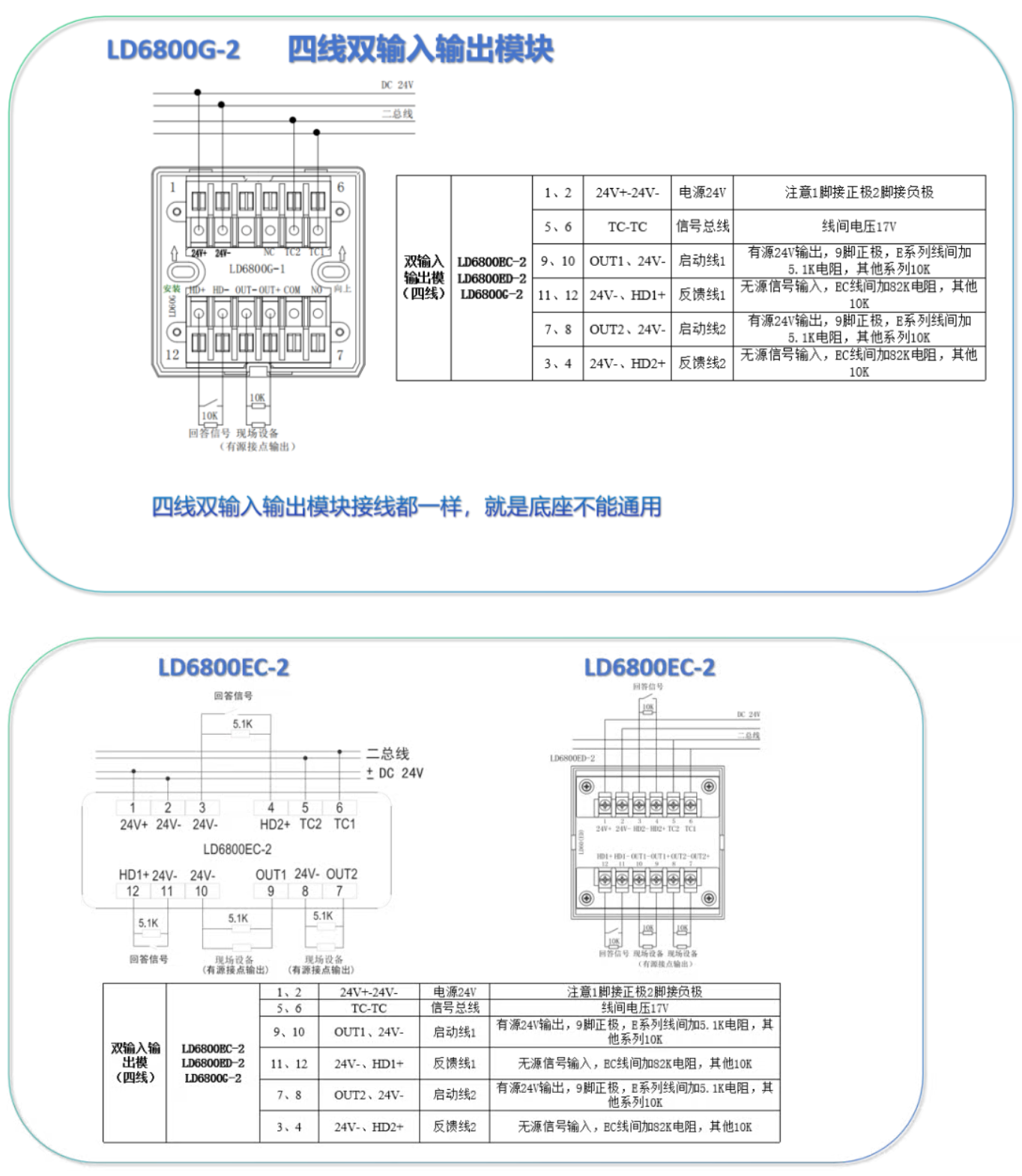

雙輸入模塊4400ED-2和雙輸入輸出模塊6800ED-2（雙控模塊）

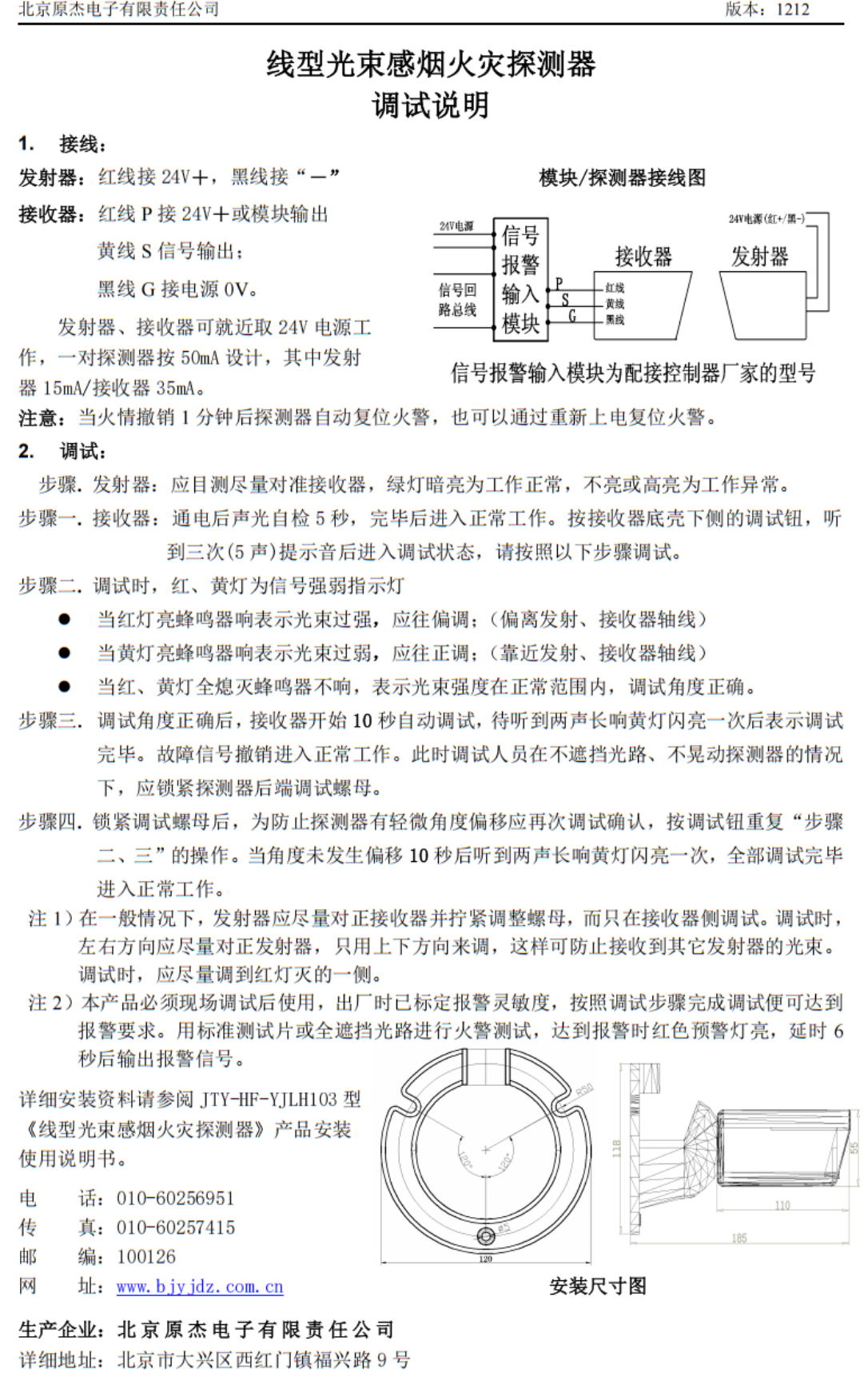

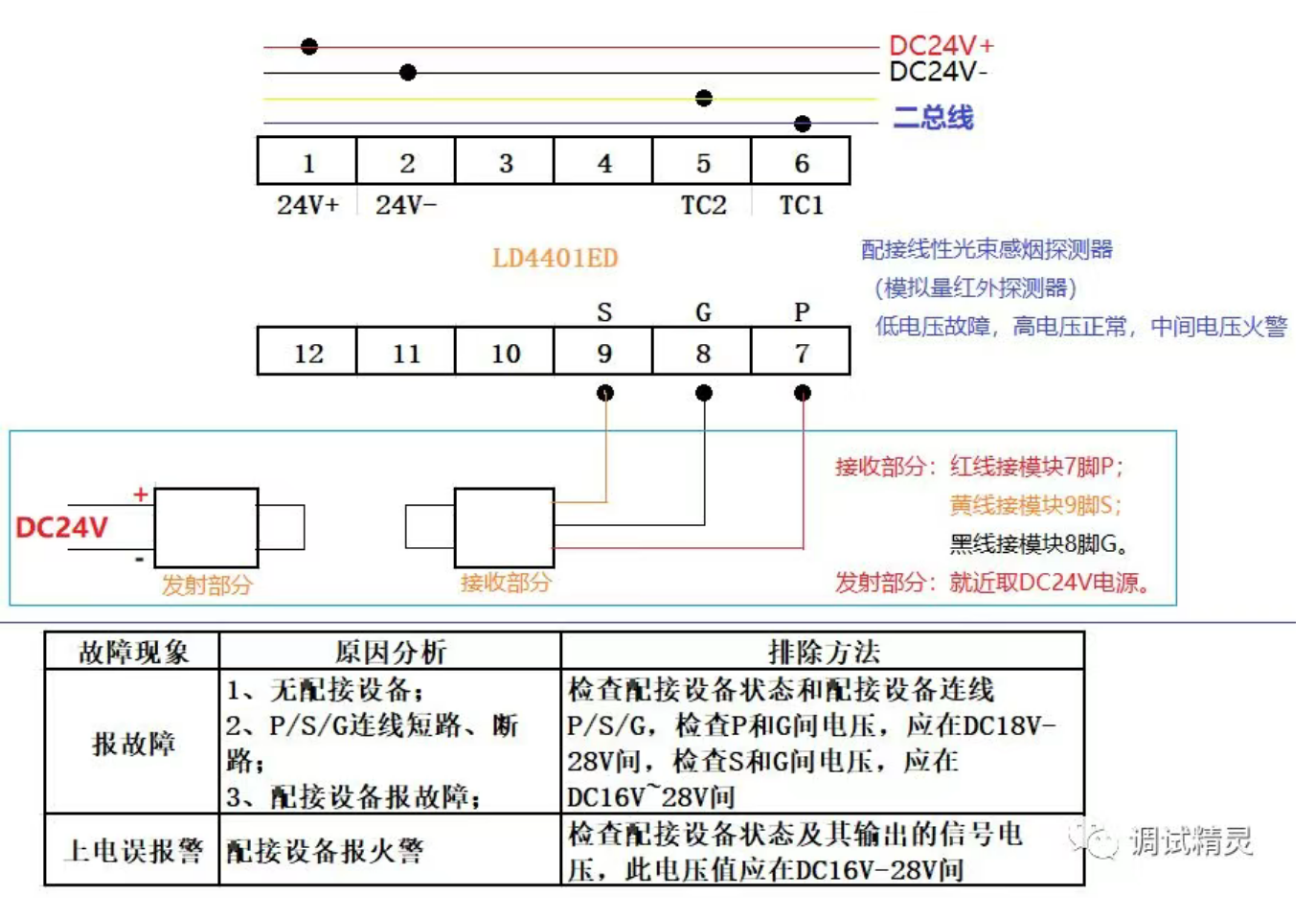

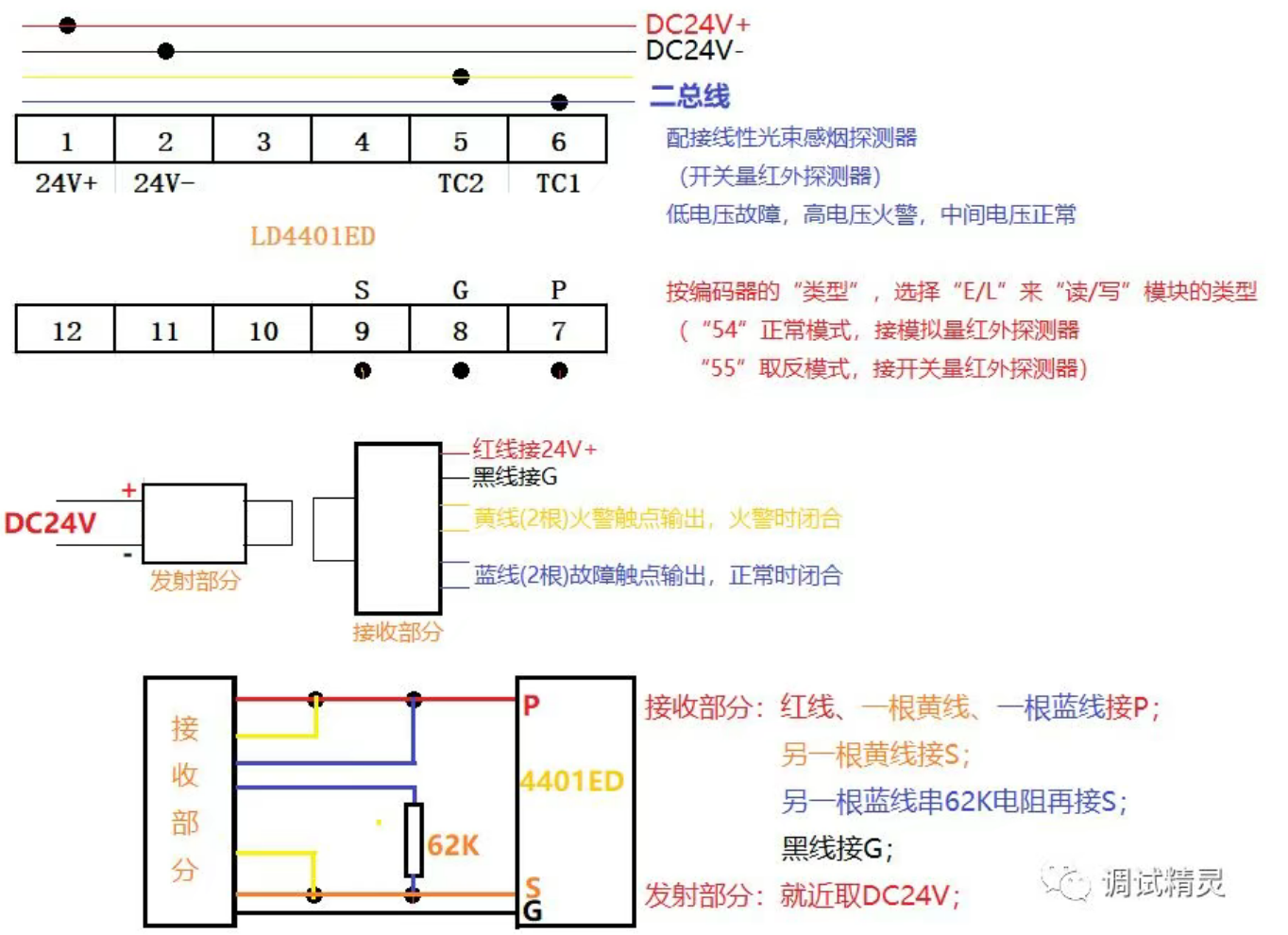

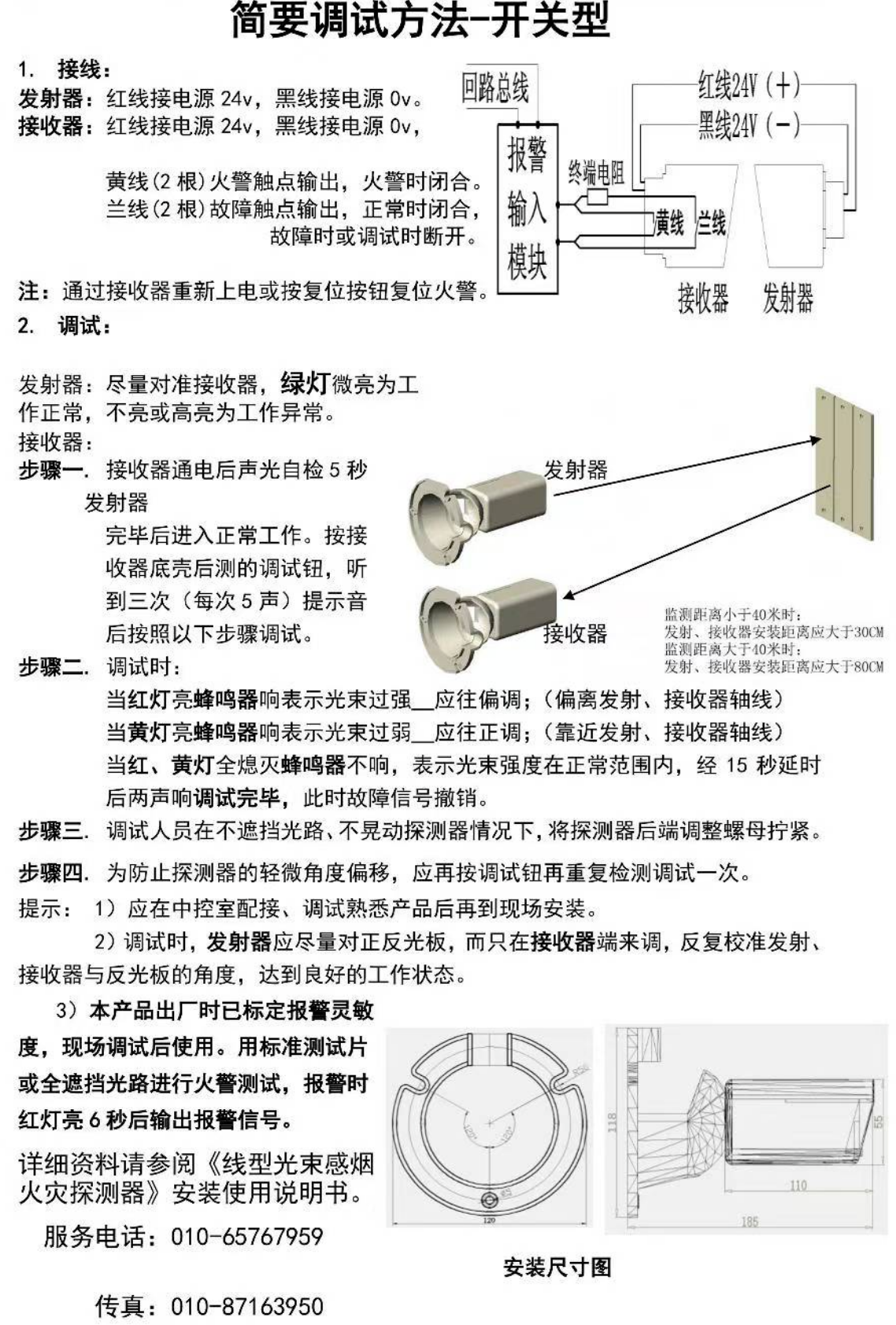

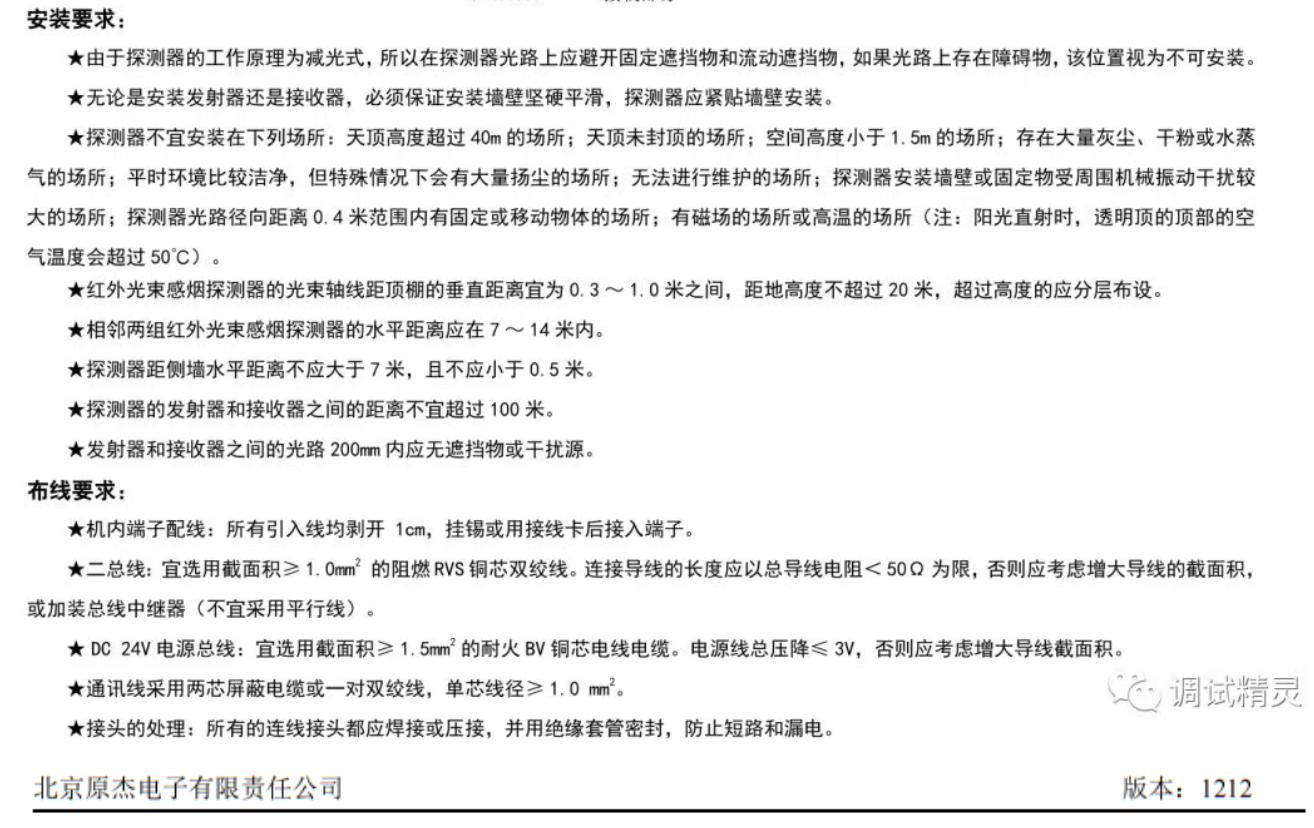

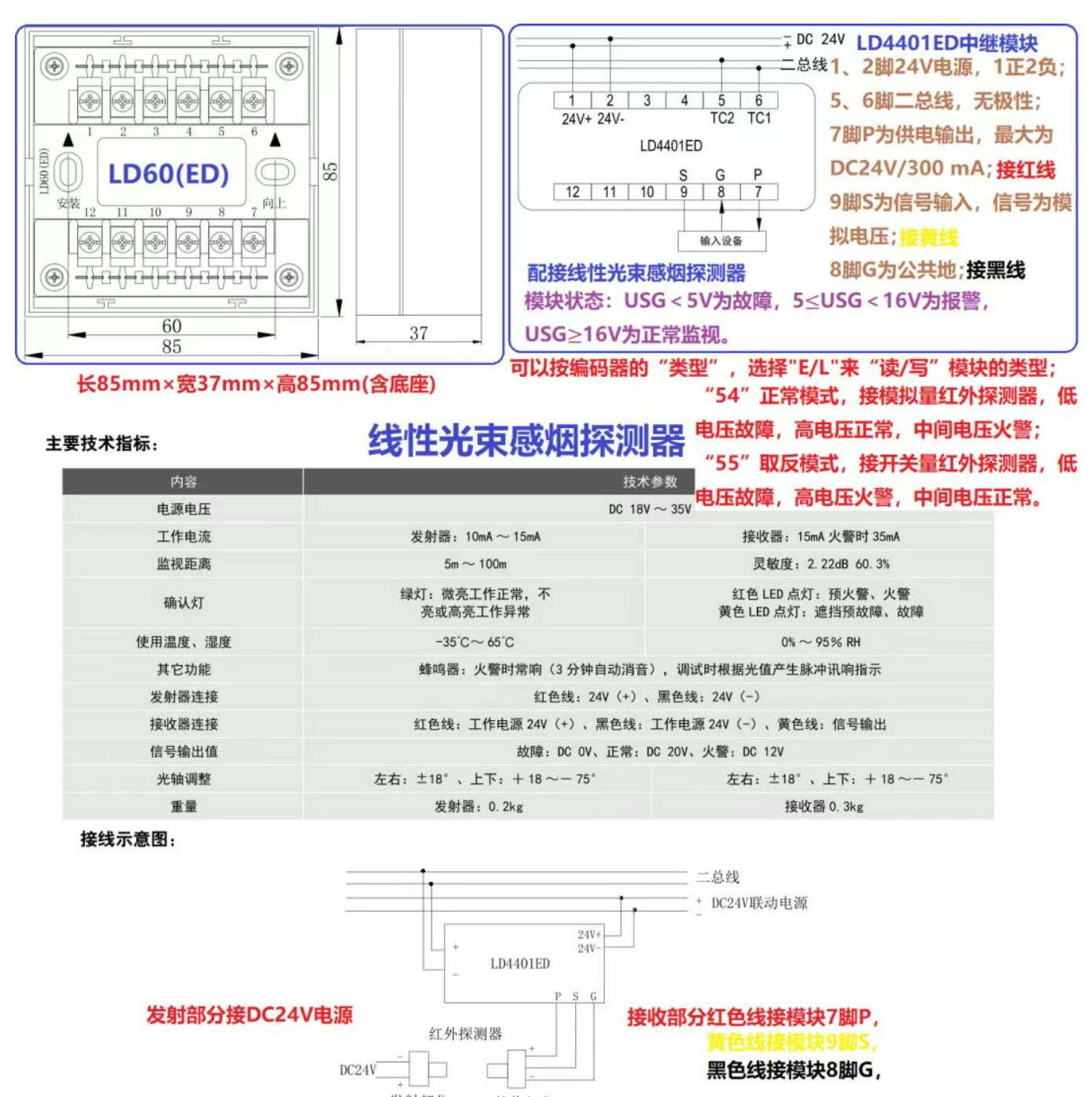

利達常見幾種紅外對射的接線圖解：

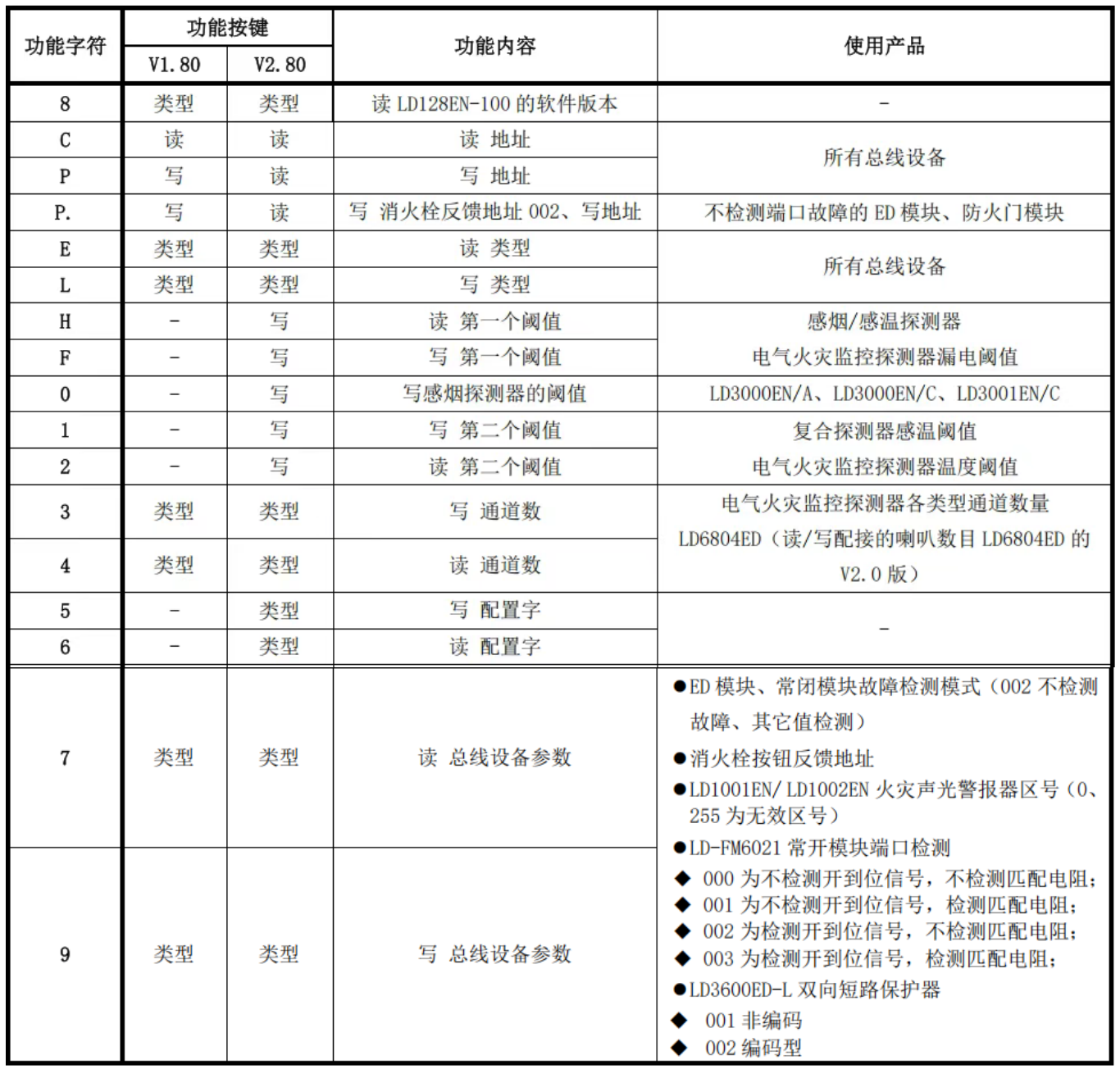

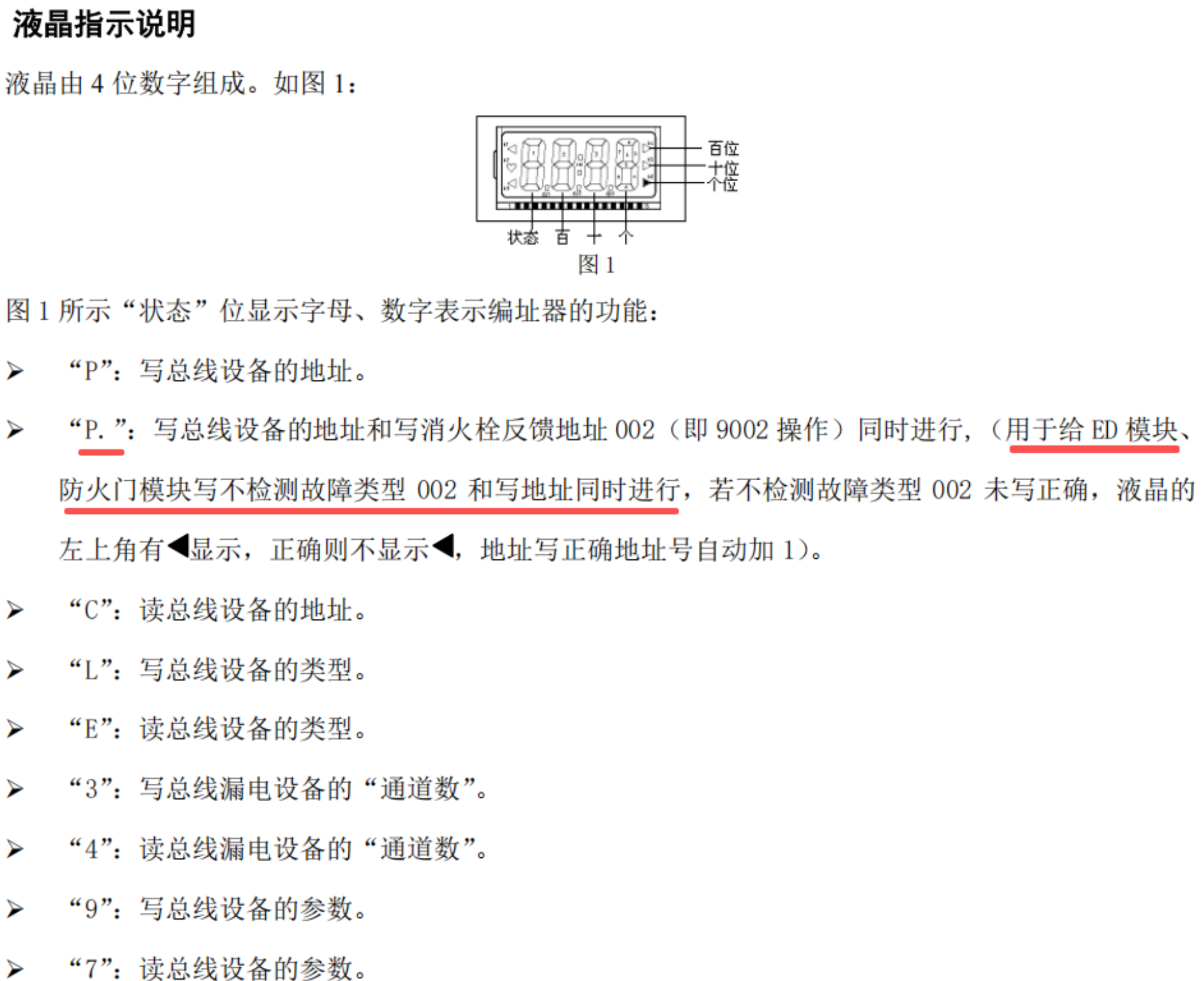

附表一:LD128EN-100/LD128EN-101 功能操作說明簡表

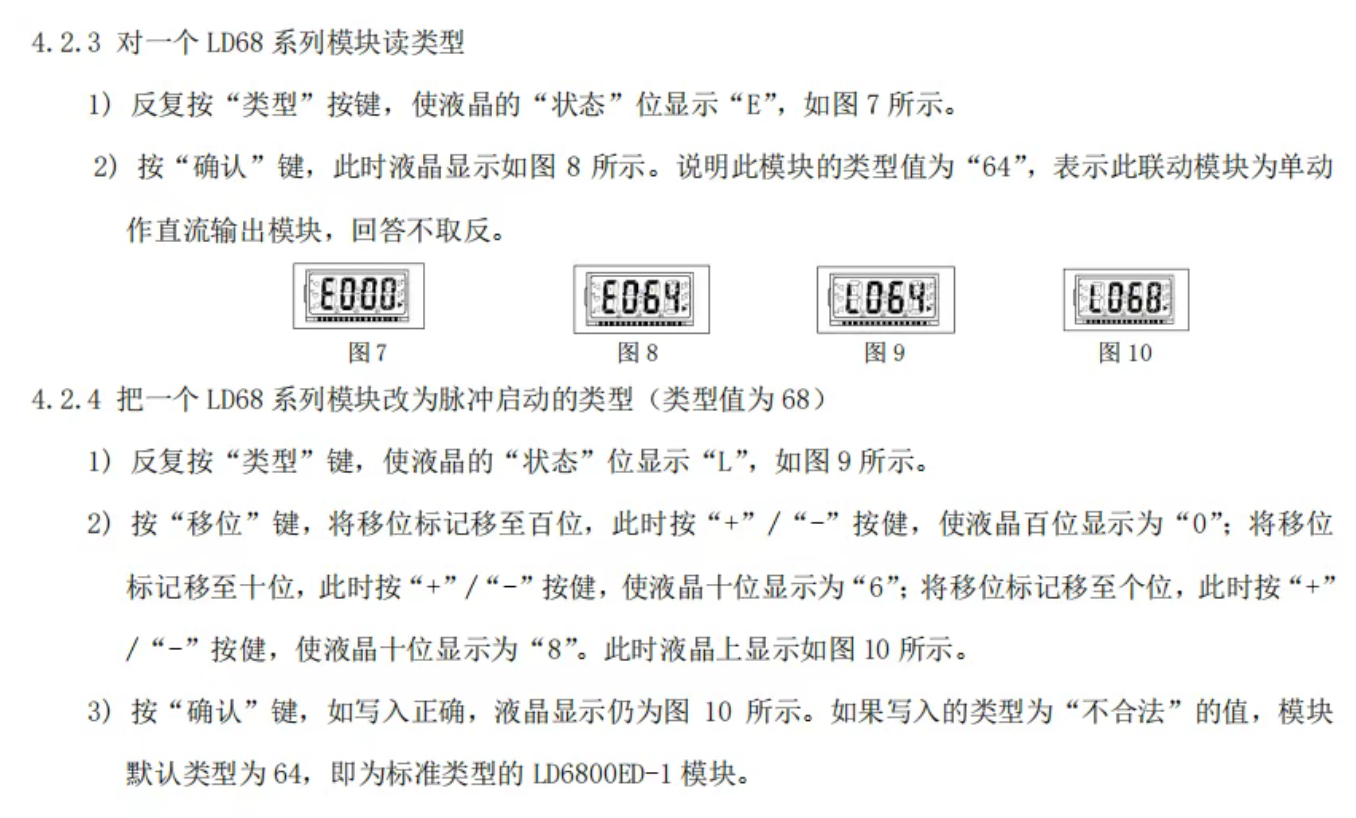

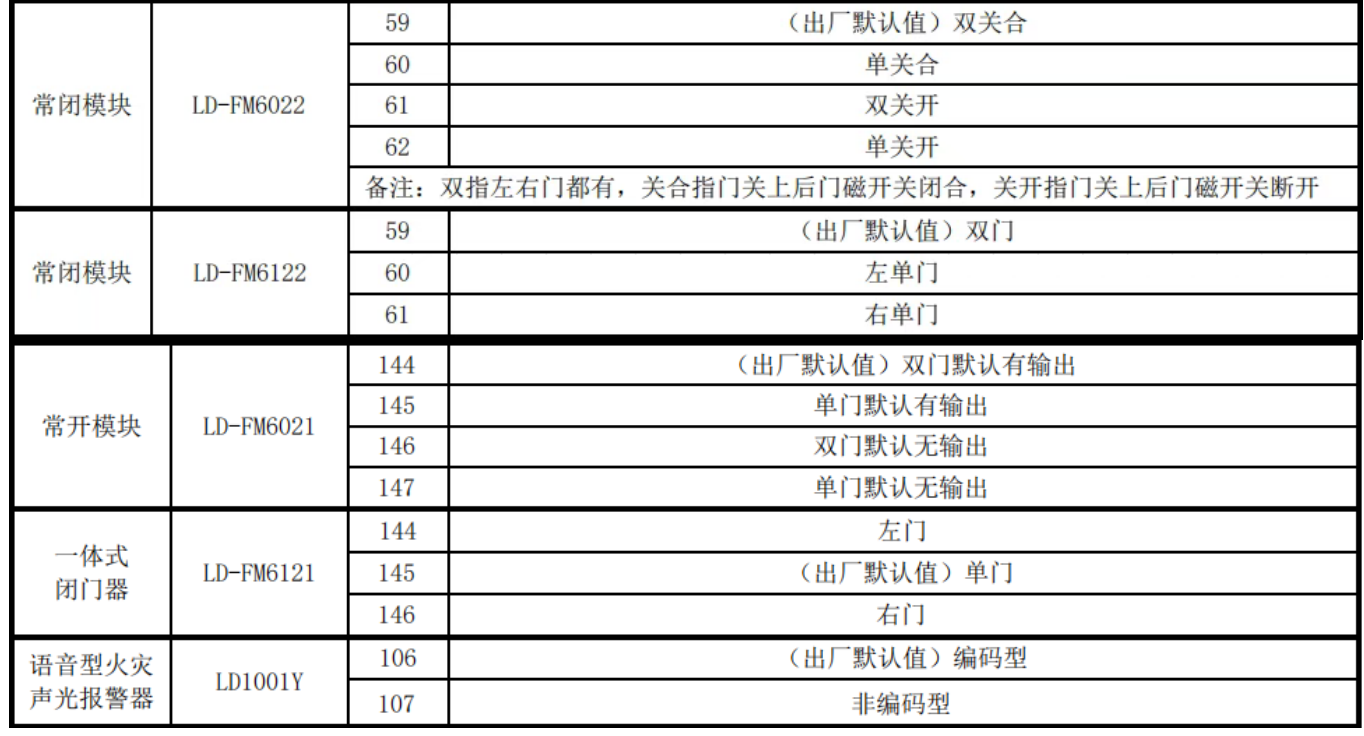

附表二:LD128EN-100/LD128EN-101 設置總線模塊類型值表

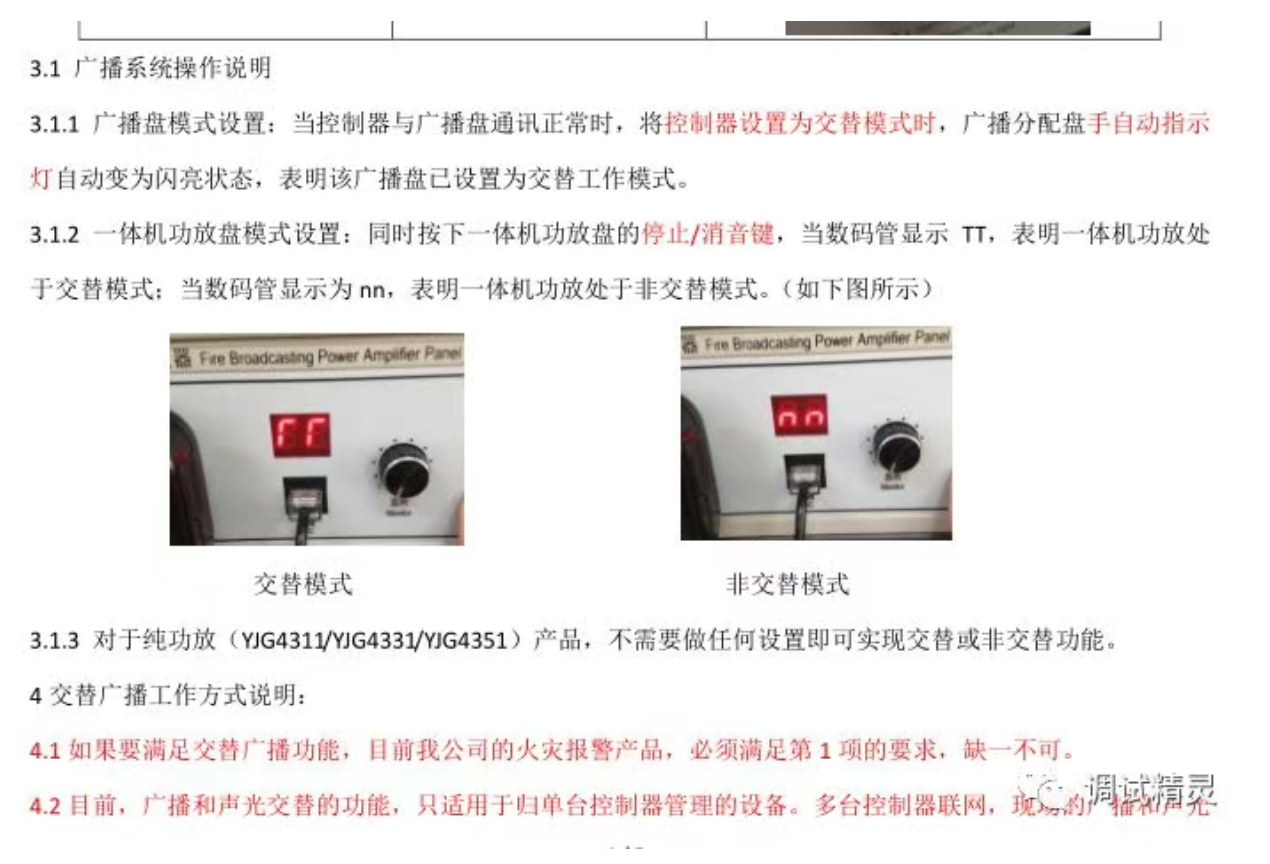

廣播一體機主機設置交替響的方法：

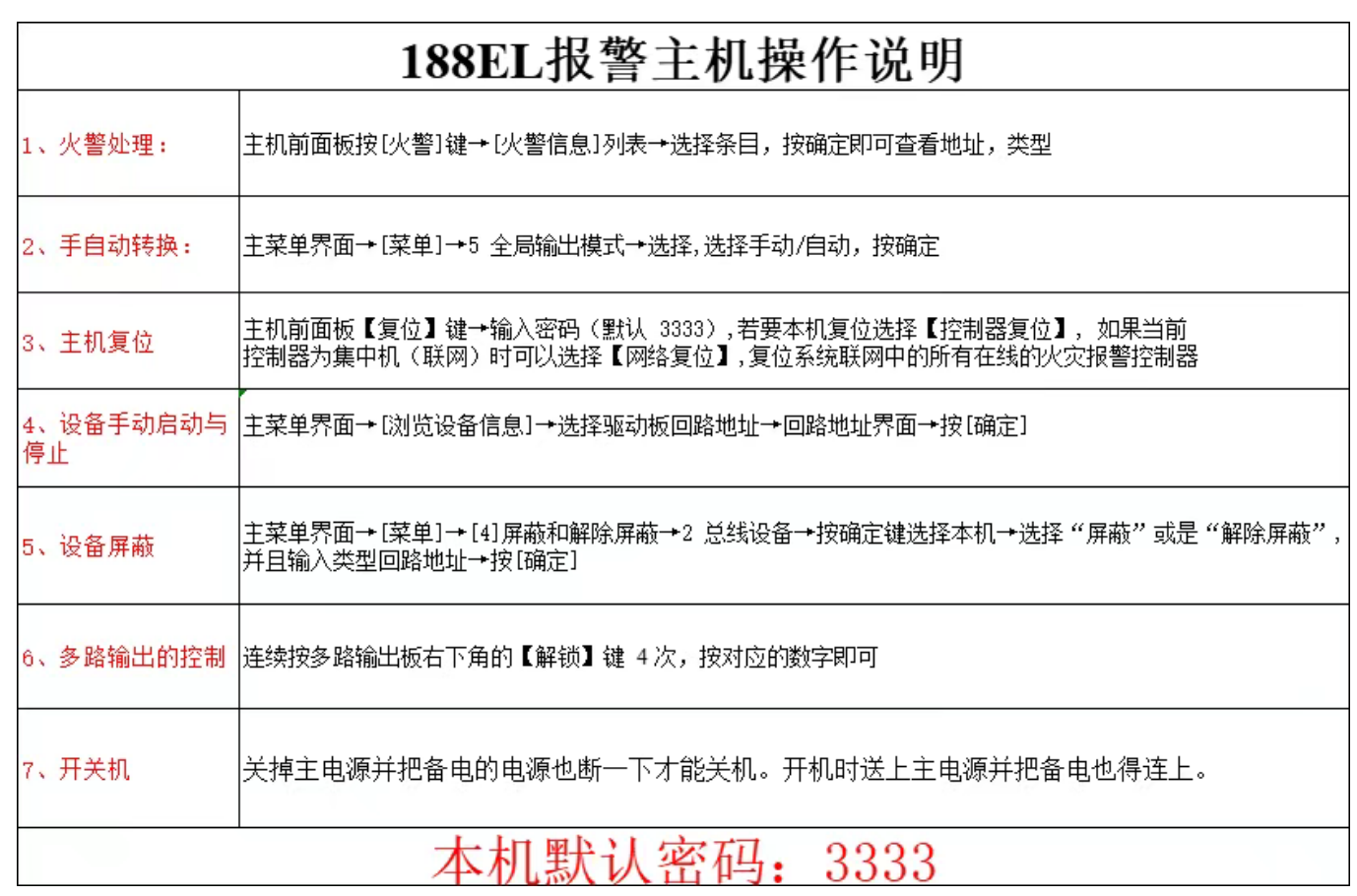

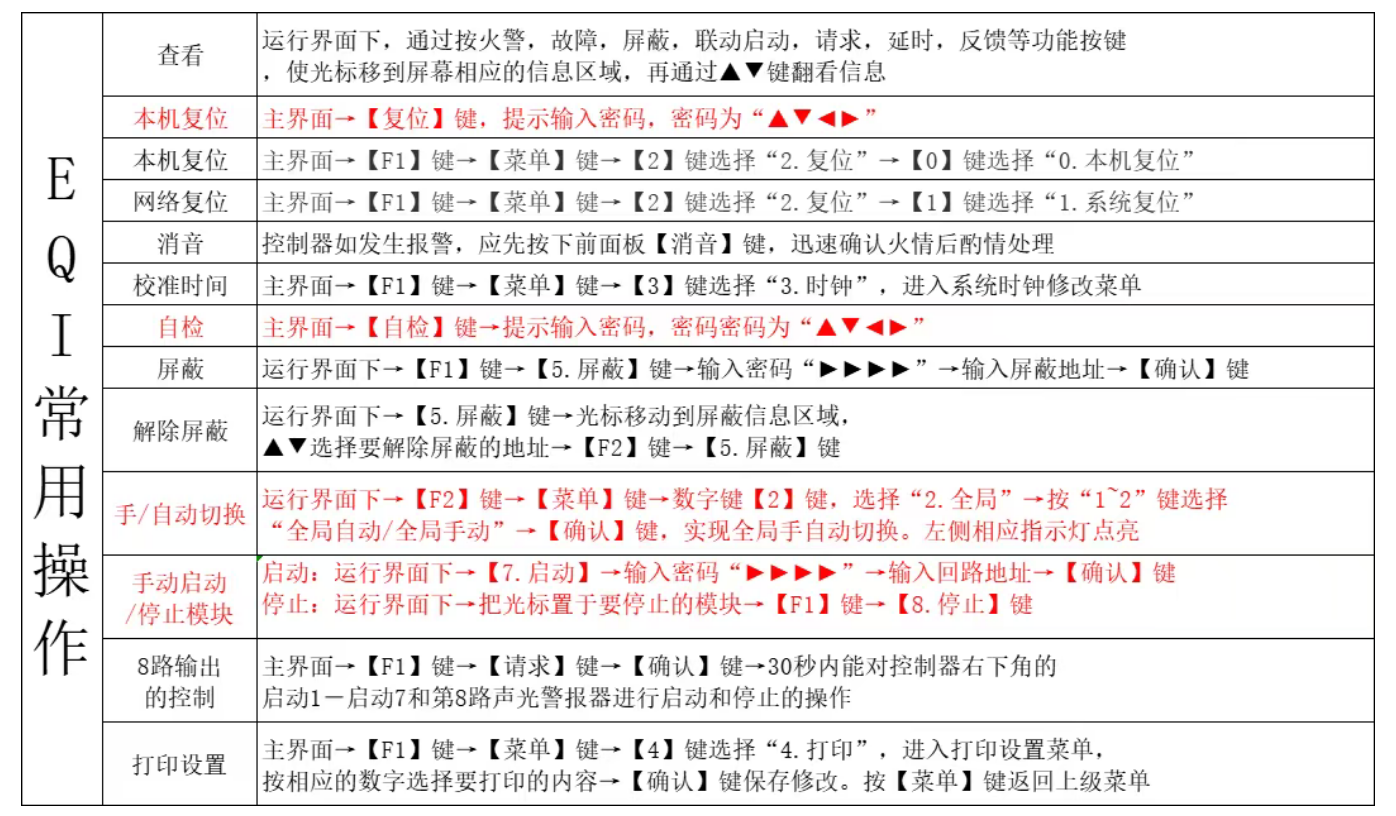

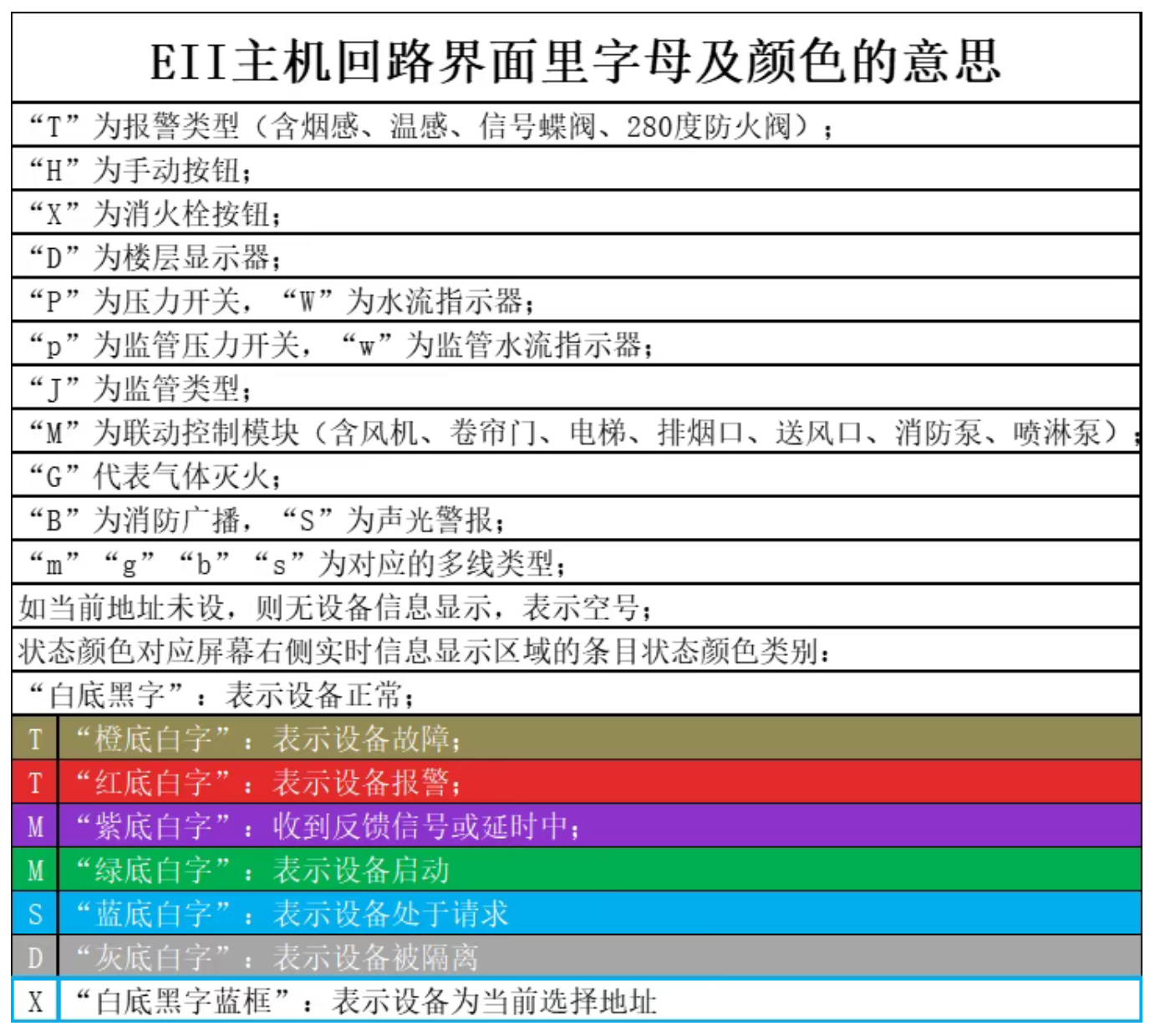

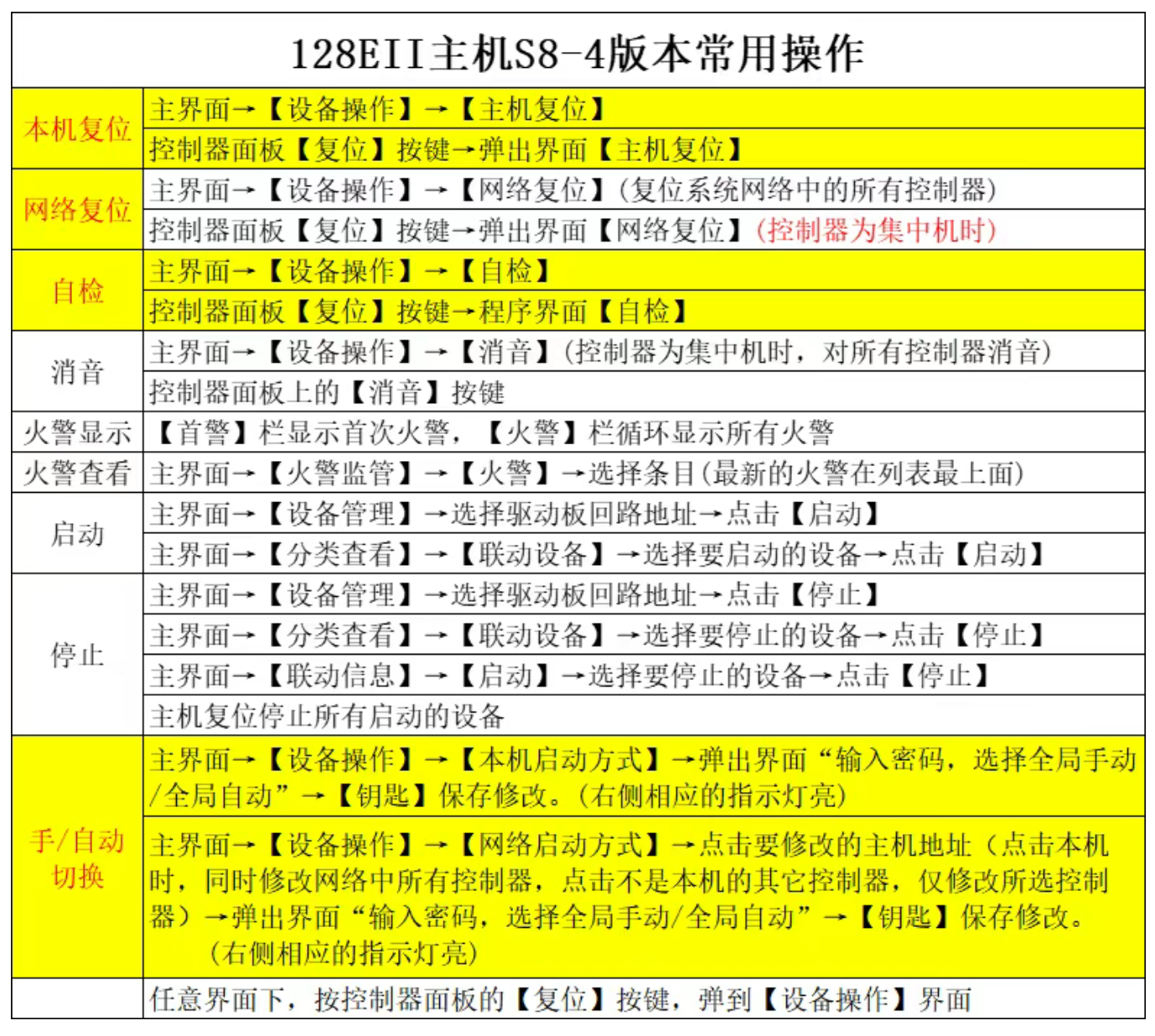

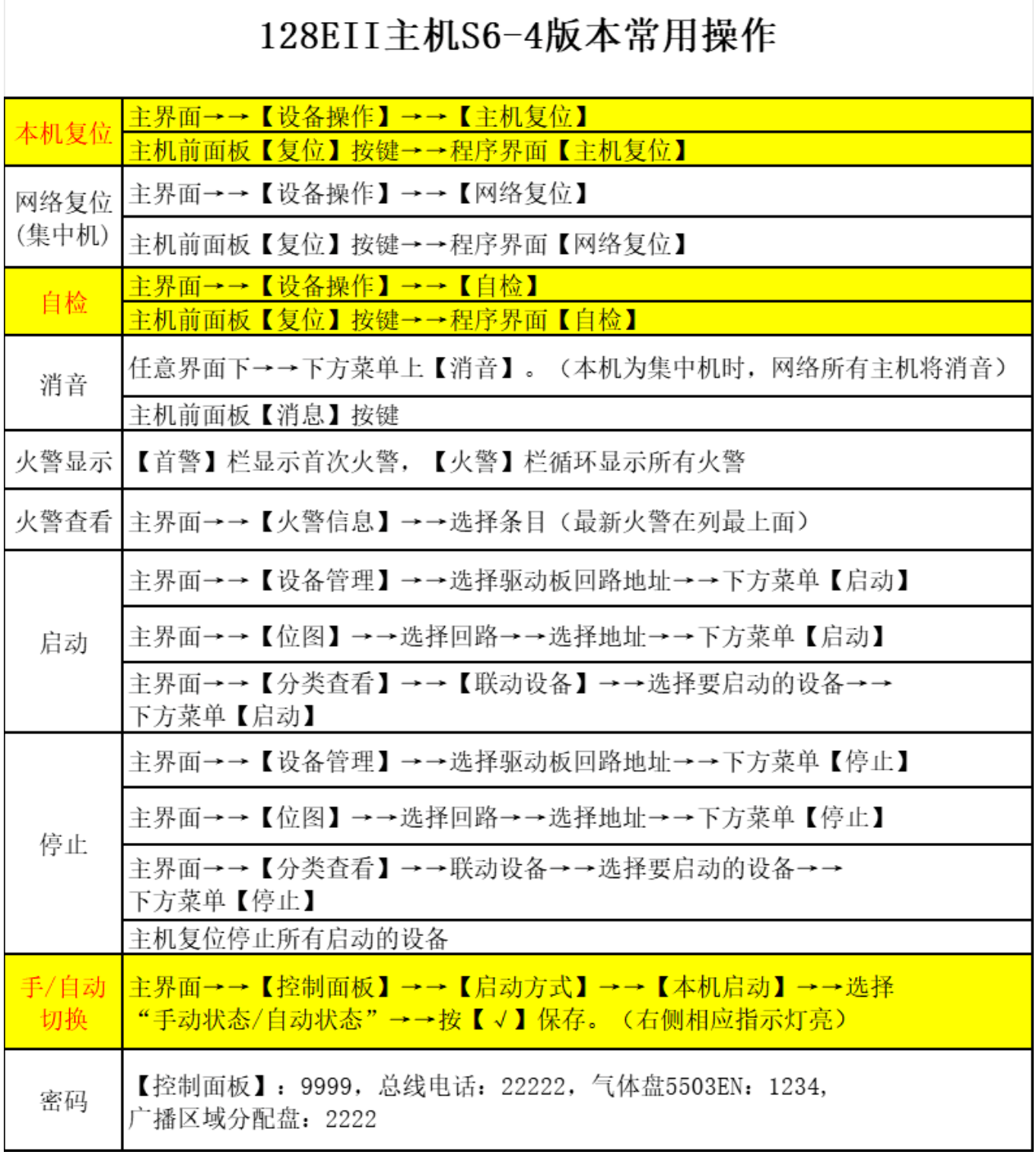

利達常見消防火災報警主機操作說明
